Глава 1. Введение в трёхмерное компьютерное зрение

Как читать эту главу. Она вводная, но не обзорная: к концу вы должны уметь не пересказать список представлений, а выбрать представление под задачу и оценить цену этого выбора. Через всю главу проходит один пример — обычная кружка на столе. Мы сфотографируем её, спросим, что значит «увидеть» её в трёх измерениях, и посмотрим, чем её можно описать.

Что нужно знать заранее: линейная алгебра (матрицы, SVD — на уровне «слышал»), основы обработки изображений, базовый Python. Всё специфическое вводится по ходу.

1.1. Что значит «видеть в трёх измерениях»

1.1.1. Два семейства вопросов

Компьютерное зрение принято определять как построение вычислительной модели зрительной системы — системы, отвечающей на вопросы об изображении. Полезно сразу разделить эти вопросы на два семейства.

Первое семейство — «что и где». На фотографии кухонного стола: здесь кружка, здесь ноутбук, здесь рука. Ответ — метка класса и область на изображении. Этим занимается семантическое зрение: классификация, детекция, сегментация. В нашей программе это отдельный курс, и мы его не повторяем.

Второе семейство — «какой формы, какого размера, где именно». Диаметр кружки — восемь сантиметров или двенадцать? Она стоит в сорока сантиметрах от камеры или в шестидесяти? Дотянется ли до неё манипулятор, у которого рабочая зона полметра? Ответ здесь — число в метрах, и его можно проверить рулеткой. Это метрическое зрение, и именно им занимается наш курс.

Разделение не искусственное. Оно отражает разную природу ответа: в первом случае ответ дискретный и проверяется согласием разметчиков, во втором — непрерывный и проверяется физическим измерением. Отсюда и разные метрики качества, и разные способы получить обучающие данные, и разные типичные ошибки.

1.1.2. Почему одного семейства мало

Роботу, которому поручено взять кружку, метка «кружка» бесполезна без ответа на вопрос «где именно и какого она размера». Автомобилю недостаточно знать, что впереди пешеход: нужно расстояние, скорость и габариты. Шлему дополненной реальности нужна геометрия комнаты, иначе виртуальный объект не будет корректно перекрываться реальной мебелью.

Поэтому современное трёхмерное зрение — это объединение обоих семейств:

3D-зрение = метрическое зрение + семантическое зрение.

Не «здесь машина», а «машина длиной 4.5 метра в семи метрах впереди, движется под углом 15°». Практическая формулировка: система должна выдавать величины, с которыми может работать планировщик движения или физический симулятор.

1.1.3. Исторический контекст: зрение начиналось с трёх измерений

Первой работой по компьютерному зрению обычно называют диссертацию Лоуренса Робертса (L. G. Roberts, Machine Perception of Three-Dimensional Solids, MIT, 1963). В ней по одной фотографии многогранника находились рёбра, а по рёбрам — трёхмерная модель объекта. То есть дисциплина начиналась именно с обратной задачи реконструкции, а не с распознавания.

Плоское зрение — более поздняя специализация, возникшая из-за ограничений вычислительных ресурсов и доступных данных. К 2020-м годам маятник качнулся обратно: нейронные поля, дифференцируемый рендеринг и feed-forward-модели вернули трёхмерную постановку в центр внимания.

Отдельного упоминания заслуживает Дэвид Марр (D. Marr, Vision, 1982), предложивший трёхуровневую схему зрительного восприятия: первичный эскиз (primal sketch) → 2½-мерный эскиз (2.5D sketch) → трёхмерная объектно-центрированная модель. Термин «2.5D», которым мы будем пользоваться в § 1.4.3, пришёл именно оттуда: это описание видимой поверхности в системе координат наблюдателя, ещё не полноценная трёхмерная модель.

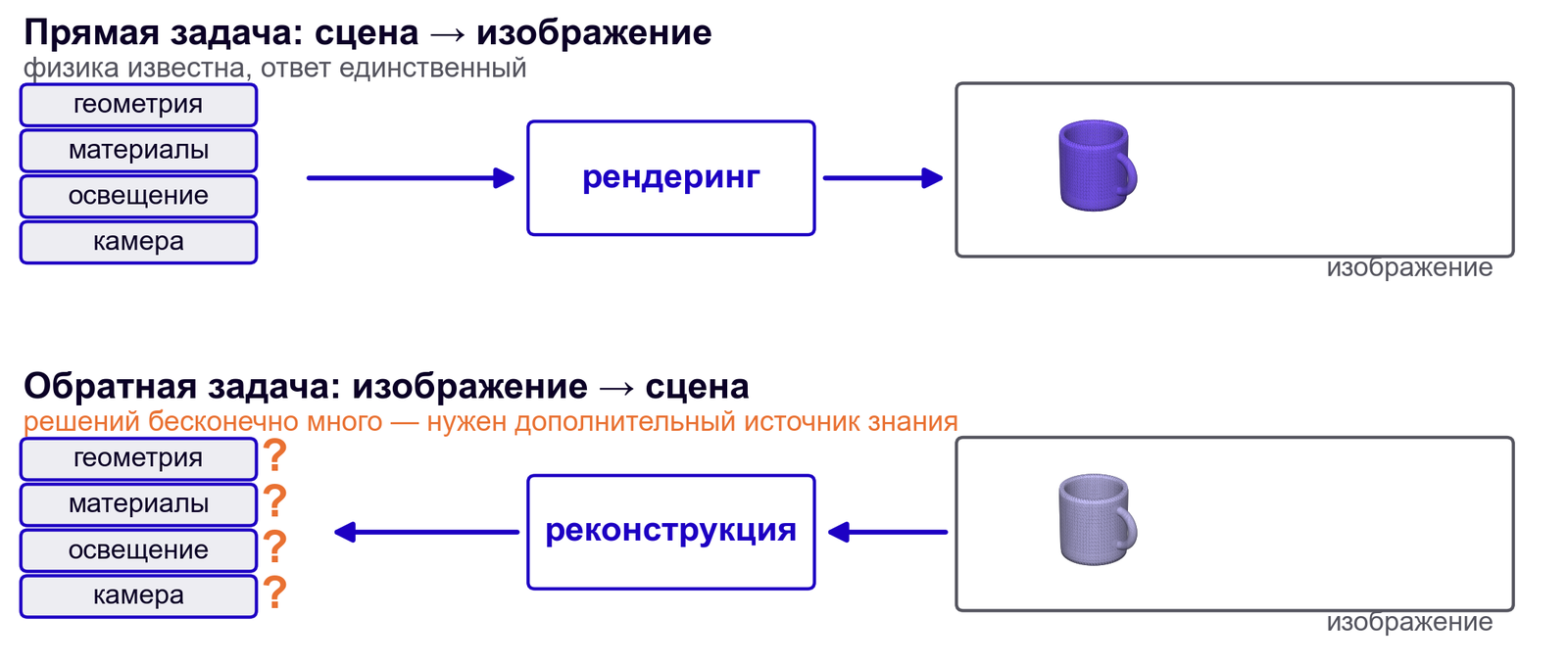

1.2. Прямая задача: как из сцены получается изображение

1.2.1. Компоненты сцены

Чтобы понять, что мы восстанавливаем, полезно сначала описать, что мы наблюдаем. Изображение — результат работы четырёх компонент:

Эти четыре компоненты вместе с моделью распространения света определяют изображение однозначно. Формально яркость, уходящая из точки x в направлении ω, описывается уравнением рендеринга (Kajiya, 1986):

$$ L_o(\mathbf{x}, \boldsymbol\omega_o) \;=\; L_e(\mathbf{x}, \boldsymbol\omega_o) \;+\; \int_{\Omega} f_r(\mathbf{x}, \boldsymbol\omega_i, \boldsymbol\omega_o)\, L_i(\mathbf{x}, \boldsymbol\omega_i)\,(\boldsymbol\omega_i \cdot \mathbf{n})\, d\boldsymbol\omega_i . $$

Здесь $f_r$ — двулучевая функция отражательной способности (BRDF), $L_i$ — приходящая яркость, $\mathbf{n}$ — нормаль. Мы не будем решать это уравнение в первой лекции: оно нужно нам как формальная запись утверждения «прямая задача корректно поставлена». Подробно к нему вернёмся в лекции 8.

1.2.2. Проекция и потеря размерности

Геометрическая часть прямой задачи проще и важнее для нас прямо сейчас. Точка сцены $\mathbf{X} = (X, Y, Z)^\top$ в системе координат камеры проецируется в точку изображения

$$ u = f\frac{X}{Z} + c_x, \qquad v = f\frac{Y}{Z} + c_y , $$

где $f$ — фокусное расстояние в пикселях, $(c_x, c_y)$ — главная точка. В однородных координатах это записывается линейно, что и делает всю дальнейшую геометрию удобной; вывод — в лекции 3.

Ключевое здесь — деление на $Z$. Отображение $\mathbb{R}^3 \to \mathbb{R}^2$ необратимо: все точки луча, выходящего из центра камеры, дают один и тот же пиксель. Именно эта потеря размерности превращает зрение в трудную задачу.

1.3. Обратная задача и её некорректность

Прямое отображение мы теперь умеем выписать, и оно вычислимо. Поставим обратную задачу явно: дано изображение $I$ (или набор $\{I_k\}$) — восстановить те четыре компоненты сцены, из которых оно получилось: геометрию, материалы, освещение и параметры камеры. Вопрос не в том, как считать, а в том, определяет ли $I$ свой прообраз вообще.

1.3.1. Корректность по Адамару

Задача называется корректно поставленной по Адамару, если решение существует, единственно и непрерывно зависит от входных данных. Обратная задача зрения нарушает как минимум второе условие: одному изображению соответствует бесконечное множество сцен.

Это не техническая сложность, которую снимут более быстрые компьютеры. Это свойство самой задачи, и оно определяет устройство всех методов курса: каждый метод — это способ доопределить недоопределённую задачу.

1.3.2. Три канонические неоднозначности

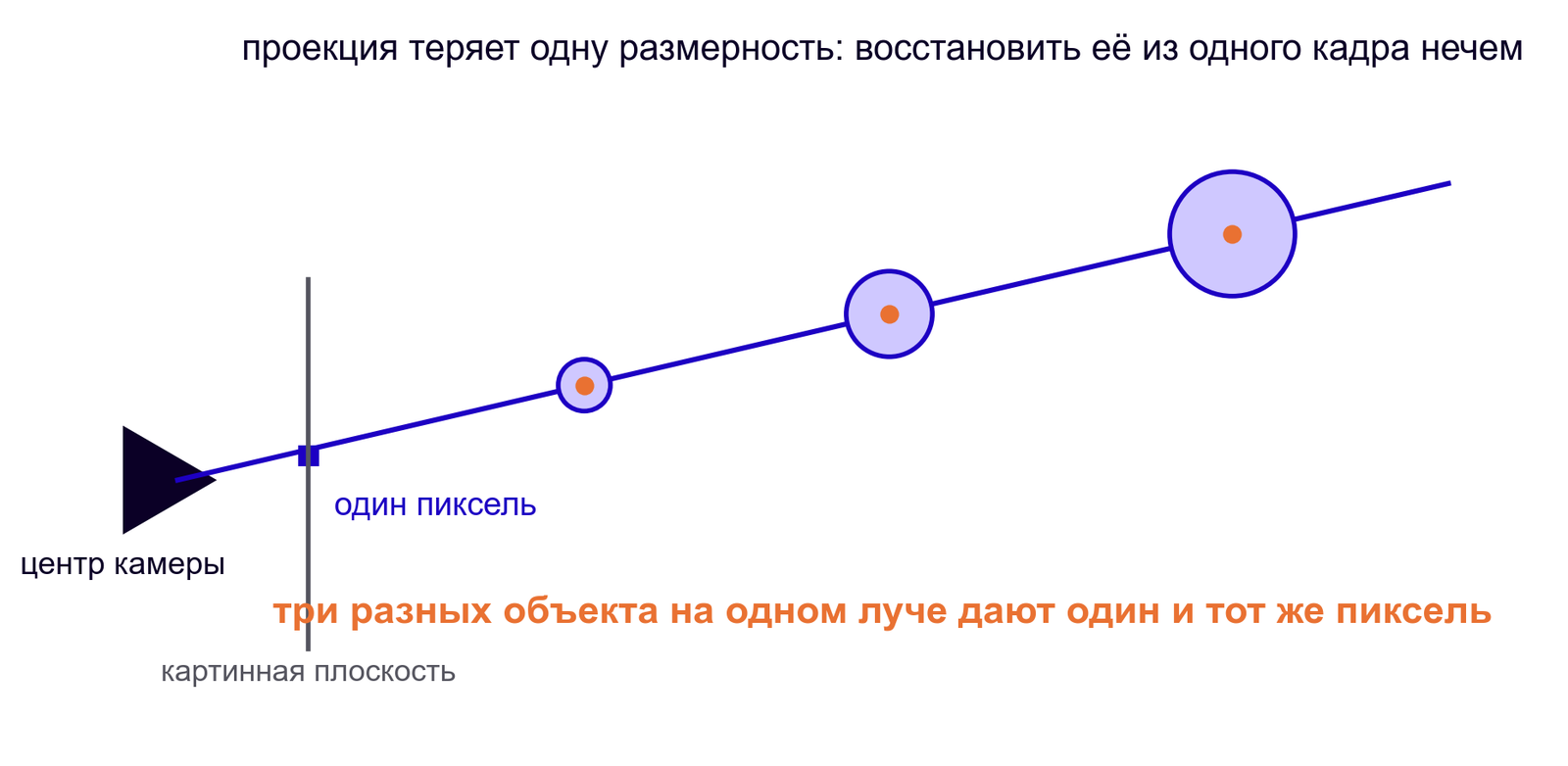

Глубина вдоль луча. Пиксель фиксирует направление, но не расстояние. Маленькая кружка близко и большая далеко дают одинаковую проекцию.

Масштаб. Даже если восстановить форму сцены по нескольким кадрам монокулярной камеры, останется неизвестным общий масштаб: увеличив сцену и расстояния между камерами в $s$ раз, мы получим в точности те же изображения. Формально семейство решений параметризовано группой подобия (7 степеней свободы: 3 поворота, 3 сдвига, 1 масштаб) — это то, что в лекции 5 будет называться gauge freedom при настройке связок. Устраняется масштаб только внешней информацией: известным размером объекта, базой стереопары, показаниями инерциального датчика.

Материал против освещения. Яркость пикселя — произведение отражательной способности на освещённость. Тёмная поверхность при ярком свете и светлая при тусклом дают одно и то же число. Разделение этих факторов (inverse rendering) требует дополнительных предположений.

Есть и более тонкие вырождения. Классический пример — бас-рельефная неоднозначность (Belhumeur, Kriegman, Yuille, 1999): при ламбертовой модели и ортографической проекции сжатие рельефа вдоль оси взгляда с одновременным преобразованием освещения даёт неотличимые изображения. Поэтому по затенению форма восстанавливается лишь с точностью до этого семейства.

1.3.3. Три источника доопределения

Все методы, которые мы разберём за пятнадцать недель, доопределяют обратную задачу одним из трёх способов — или их комбинацией.

1. Дополнительные наблюдения (геометрические ограничения). Второй кадр из другой точки даёт второй луч; пересечение лучей определяет точку. На этом стоит вся многовидовая геометрия: эпиполярное ограничение (лекция 4), триангуляция, structure from motion (лекция 5), плотная многовидовая реконструкция (лекция 12). Плата — необходимость знать или оценить взаимное положение камер и найти соответствия между кадрами.

2. Физические и геометрические приоры. Предположения о мире: поверхности гладкие, материалы ламбертовы, стены взаимно перпендикулярны («манхэттенский мир»), объекты стоят на плоскости. Классическое зрение построено на них: shape from shading, photometric stereo, оценка ориентации по точкам схода (лекция 3). Плата — приор может не выполняться, и тогда метод ошибается уверенно.

3. Выученные приоры. Статистика реального мира, извлечённая из данных. Монокулярная оценка глубины (лекция 11), генерация 3D (в нашем курсе — через дифференцируемый рендеринг, лекции 9–10), feed-forward-реконструкция вроде DUSt3R и VGGT. Плата — зависимость от распределения обучающих данных и трудность контроля ошибок.

Рамка курса. Полезно держать в голове таблицу «метод → чем доопределяет». Она объясняет, почему методы дают разные типы ошибок: геометрия ошибается там, где не хватает наблюдений; физические приоры — там, где мир не соответствует модели; выученные приоры — там, где сцена не похожа на обучающую выборку.

1.3.4. Современная форма: инверсия дифференцируемого рендерера

К 2020-м годам оформился общий вычислительный приём. Если прямую задачу (рендеринг) сделать дифференцируемой по параметрам сцены $\theta$, то обратную можно решать градиентным спуском:

$$ \theta^{*} \;=\; \arg\min_{\theta} \sum_{k} \big\| \mathcal{R}(\theta, \pi_k) - I_k \big\|^2 \;+\; \lambda\, \mathcal{P}(\theta), $$

где $\mathcal{R}$ — дифференцируемый рендерер, $\pi_k$ — параметры $k$-й камеры, $I_k$ — наблюдаемое изображение, $\mathcal{P}$ — регуляризатор (тот самый приор). NeRF, гауссовы сплаты, inverse rendering — частные случаи этой схемы; отличаются они выбором представления $\theta$ и устройством $\mathcal{R}$.

Чтобы эту схему запустить, надо сказать, чем именно является $\theta$ — какой структурой данных задана форма. От этого выбора зависит, какие операции вообще вычислимы: одна структура делает дешёвой проверку «внутри или снаружи», другая — вычисление нормали, третья — рендеринг. Универсальной структуры нет, поэтому следующий раздел разбирает их по очереди.

Одно требование к ним уже понятно из схемы выше: представление должно быть дифференцируемым, иначе градиент по $\theta$ не берётся. Это первая из осей, по которым мы будем их сравнивать.

1.4. Представления трёхмерной формы

1.4.1. Почему их много

В двумерном зрении нам повезло: есть одно универсальное представление — растр, матрица $W \times H \times C$. Его выдаёт любой сенсор, принимает любой алгоритм, показывает любой дисплей. Именно поэтому двумерная обработка так стандартизована: свёртка определена на растре, и вся архитектура нейронных сетей для изображений выросла из этого факта.

В трёх измерениях универсального представления нет, и, судя по всему, не будет. Причина не в незрелости области: разные операции над формой требуют принципиально разных структур данных. Быстро ответить, лежит ли точка внутри объекта, удобно по одной структуре; быстро найти пересечение с лучом — по другой; плавно деформировать — по третьей; обучать нейросеть — по четвёртой.

Поэтому полезно принять рабочее определение:

Представление — это структура данных вместе с множеством операций, которые она делает дешёвыми. Выбор представления — это выбор того, какие операции будут дешёвыми, а какие дорогими.

Ниже мы разберём основные представления, показывая каждое на одной и той же кружке.

1.4.2. По каким осям сравнивать

В литературе по геометрической обработке (Botsch et al., Polygon Mesh Processing, гл. 1) принято различать представления по нескольким осям. Нам понадобятся следующие.

Две главные дихотомии. В обзорной литературе по нейронному рендерингу (Tewari et al., STAR 2022, § 3.1) классификация строится на двух независимых осях:

• поверхностные или объёмные — описываем ли мы только границу тела или всё пространство;
• явные или неявные — перечисляем ли точки поверхности или задаём функцию, чей нулевой уровень эту поверхность определяет.

Пересечение осей даёт четыре класса: явно-поверхностные (облака точек, сетки, параметрические поверхности), неявно-поверхностные (SDF, occupancy), объёмные дискретные (воксели, октодеревья, TSDF, MPI) и объёмные непрерывные (поля плотности, поля излучения). Между осями есть важная асимметрия, которую стоит проговорить сразу: объёмное представление способно описать поверхность, обратное неверно.

Порядок изложения дальше такой: сначала 2.5D, потому что это ближе всего к тому, что выдаёт сенсор, и к растру, с которого мы начали; потом явно-поверхностные; потом объёмные; и в конце инженерные, где поверхность задаётся точно. Границу между поверхностными и объёмными мы отметим отдельно, когда до неё дойдём.

Сигнал и структура данных — разные вещи. Полезная рамка из обзора Xie et al. (2022): представление есть поле $\Phi(\mathbf{x}; \Theta)$ — величина, определённая во всех точках пространства, — плюс способ хранить и запрашивать параметры $\Theta$. SDF, occupancy, плотность, радиантность, глубина — это сигналы; воксельная сетка, октодерево, хэш-таблица, MLP — это структуры данных, в которых сигнал живёт. Одна и та же occupancy может храниться в вокселях (запрос $O(1)$, память $O(n^3)$) или в MLP (память — число весов, запрос — полный проход сети). Смешивать эти уровни — частая путаница: «нейронное поле» противопоставляют «вокселям», хотя противопоставлять надо структуры хранения, а сигнал у них может быть один и тот же.

Лагранжево или эйлерово. Лагранжевы структуры (точки, вершины сеток, сплаты) «переносят» информацию вместе с собой при движении; эйлеровы (воксели, регулярные сетки) хранят значения в фиксированных узлах пространства. Это различие вернётся в лекции про динамические сцены.

Зависимость от ракурса. Карта глубины описывает только видимую с одной точки часть сцены; сетка или неявная функция — объект целиком.

Память по разрешению. Поверхность двумерна, поэтому представления, хранящие только поверхность, растут как $O(n^2)$ при увеличении линейного разрешения в $n$ раз; представления, хранящие объём, — как $O(n^3)$.

Топологическая свобода. Может ли представление изменить род поверхности (число «ручек») в ходе оптимизации? Для сеток — нет (§ 1.5), для неявных функций — да.

Стоимость операций: тест «внутри/снаружи», пересечение с лучом (нужно рендерингу), ближайшая точка на поверхности (нужно метрикам и регистрации), сэмплирование точек, деформация, вычисление нормали.

Дифференцируемость. Можно ли получить градиент функции потерь по параметрам представления? Без этого представление не встраивается в схему § 1.3.4.

Пригодность для нейросетей. Регулярные структуры (растры, воксели) естественно обрабатываются свёртками; множества (облака точек) требуют инвариантности к перестановкам; сетки — операций на графах.

Редактируемость. Может ли человек править представление руками? Это отдельная ось, потому что она определяет, что примет от нас художник или инженер.

1.4.3. Карты глубины и представления 2.5D

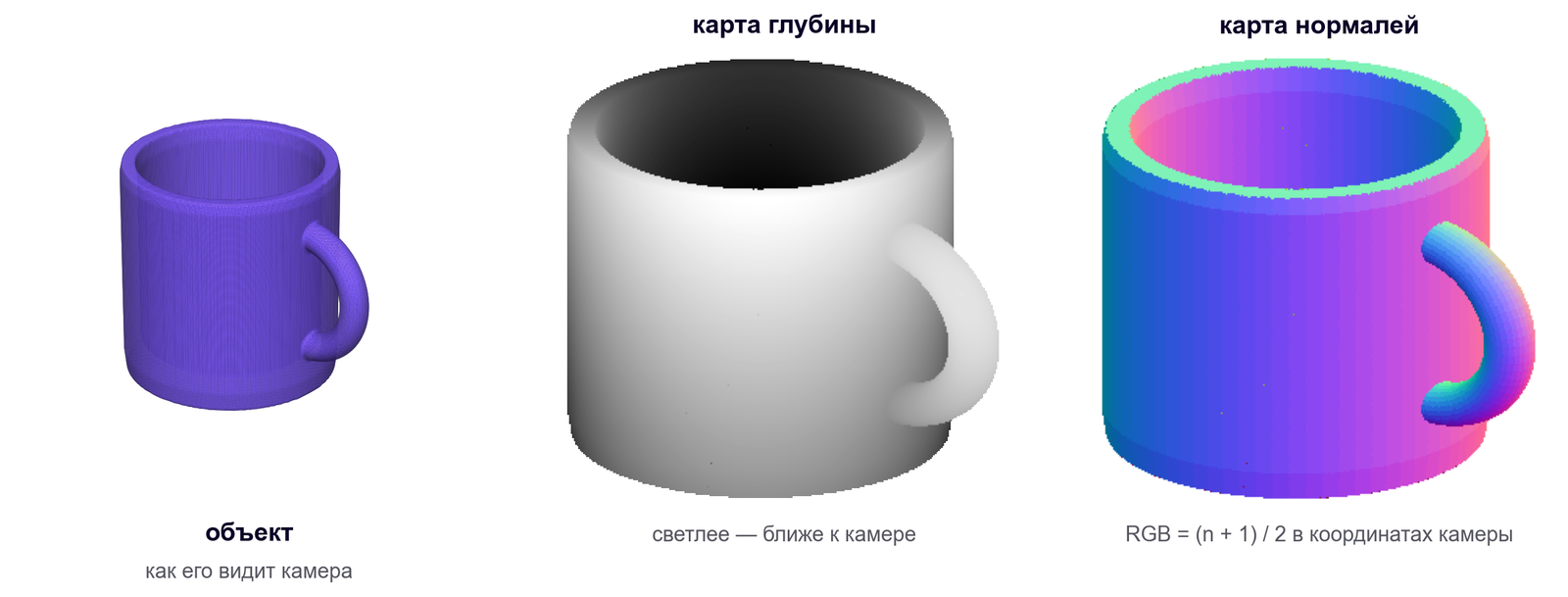

Самое дружелюбное представление — карта глубины: растр, в единственном канале которого записано расстояние до ближайшей поверхности вдоль оптической оси, то есть координата $Z$ точки в системе камеры. Её стоит сразу отличать от дальности вдоль луча пикселя: у бокового пикселя это разные числа, и путаница даёт систематическую ошибку, растущую к краям кадра. Мы всюду пользуемся осевой глубиной, как это делают RGB-D-сенсоры и библиотеки вроде Open3D. Часто её объединяют с цветом — получается RGB-D. Работают все привычные инструменты обработки изображений, включая свёрточные сети; поэтому задача оценки глубины (лекция 11) так хорошо ложится на нейросетевые архитектуры.

Зная калибровку камеры $K$, карта глубины поднимается в трёхмерные точки обратной проекцией:

$$ \mathbf{X} = Z(u, v)\, K^{-1} \begin{pmatrix} u \\ v \\ 1 \end{pmatrix}, $$

где $Z(u,v)$ — осевая глубина в пикселе. Формула верна именно для неё: у вектора $K^{-1}(u,v,1)^\top$ третья координата равна единице, поэтому умножение на $Z$ ставит точку на нужную глубину. Если у вас записана дальность $D$ вдоль луча, надо нормировать направление: $\mathbf{X}=D\,K^{-1}(u,v,1)^\top/\|K^{-1}(u,v,1)^\top\|$. Вывод — лекция 3; пока достаточно заметить, что без $K$ карта глубины остаётся картинкой, а не геометрией.

Тем же способом кодируются другие геометрические свойства. Карта нормалей хранит в трёх каналах единичный вектор нормали, обычно в системе координат камеры и в кодировке $\text{RGB} = (\mathbf{n} + 1)/2$. Здесь важна деталь, о которой легко забыть: нормаль — это точка на единичной сфере $S^2$, а не три произвольных числа. Сеть, предсказывающая нормали, должна это учитывать; в лекции 2 ровно та же история повторится для вращений.

Термин 2½-мерный эскиз введён Марром и Нисихарой (Marr & Nishihara, 1978; Marr, Vision, 1982) как вторая из трёх стадий зрения: первичный эскиз → 2½D-эскиз → трёхмерная объектно-центрированная модель. По их определению, 2½D-эскиз представляет «ориентацию и глубину видимых поверхностей, а также разрывы» в системе координат наблюдателя. «Половина» здесь — не буквальная половина измерения: представлены только видимые поверхности, невидимые достраиваются на следующей стадии.

Аккуратная современная формулировка: 2.5D-представление — это функция на пиксельной решётке, одно значение на луч, то есть график $z = f(u, v)$ в системе координат наблюдателя. Оно принципиально не может представить самоокклюзии, обратную сторону объекта и несколько поверхностей вдоль одного луча. Чтобы получить полную модель, нужно несколько видов и процедура их слияния (лекция 12); зависимость от ракурса — первое из ограничений, по которым мы сравниваем представления (§ 1.4.2).

Замечание о терминологии: работы вроде MarrNet (Wu et al., 2017) называют «2.5D-эскизом» тройку {глубина, нормали, силуэт} — со ссылкой на Марра и с аргументом, что эти величины проще восстанавливать из RGB и они лучше переносятся с синтетики на реальные снимки.

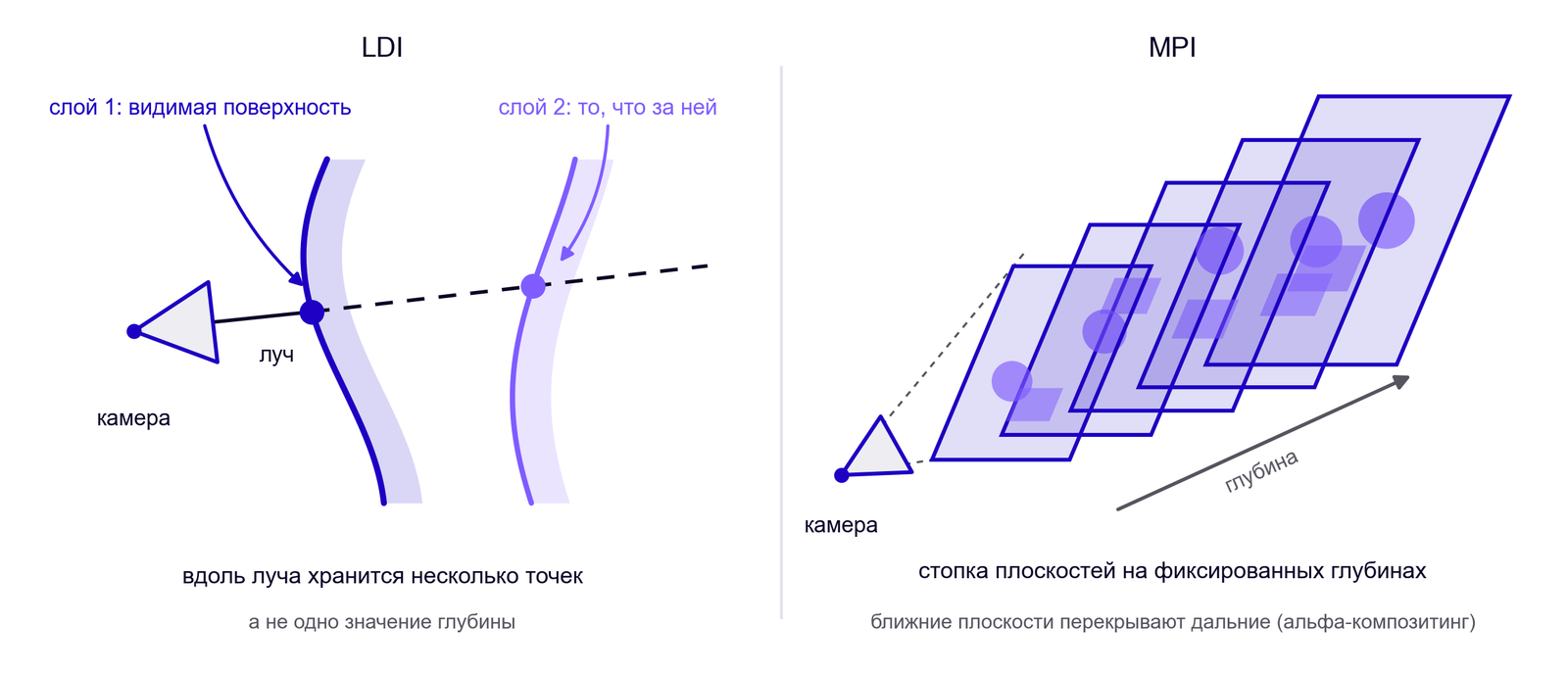

Существуют расширения, хранящие вдоль луча больше одной точки. Layered Depth Image (Shade et al., 1998) записывает для каждого пикселя список пересечений луча с поверхностями — видимую и то, что за ней. Multi-Plane Image (Zhou et al., 2018) представляет сцену стопкой полупрозрачных плоскостей на фиксированных глубинах; новые виды синтезируются альфа-композитингом и работают хорошо при малых смещениях камеры. MPI исторически стал мостом от классического image-based rendering к нейронным полям.

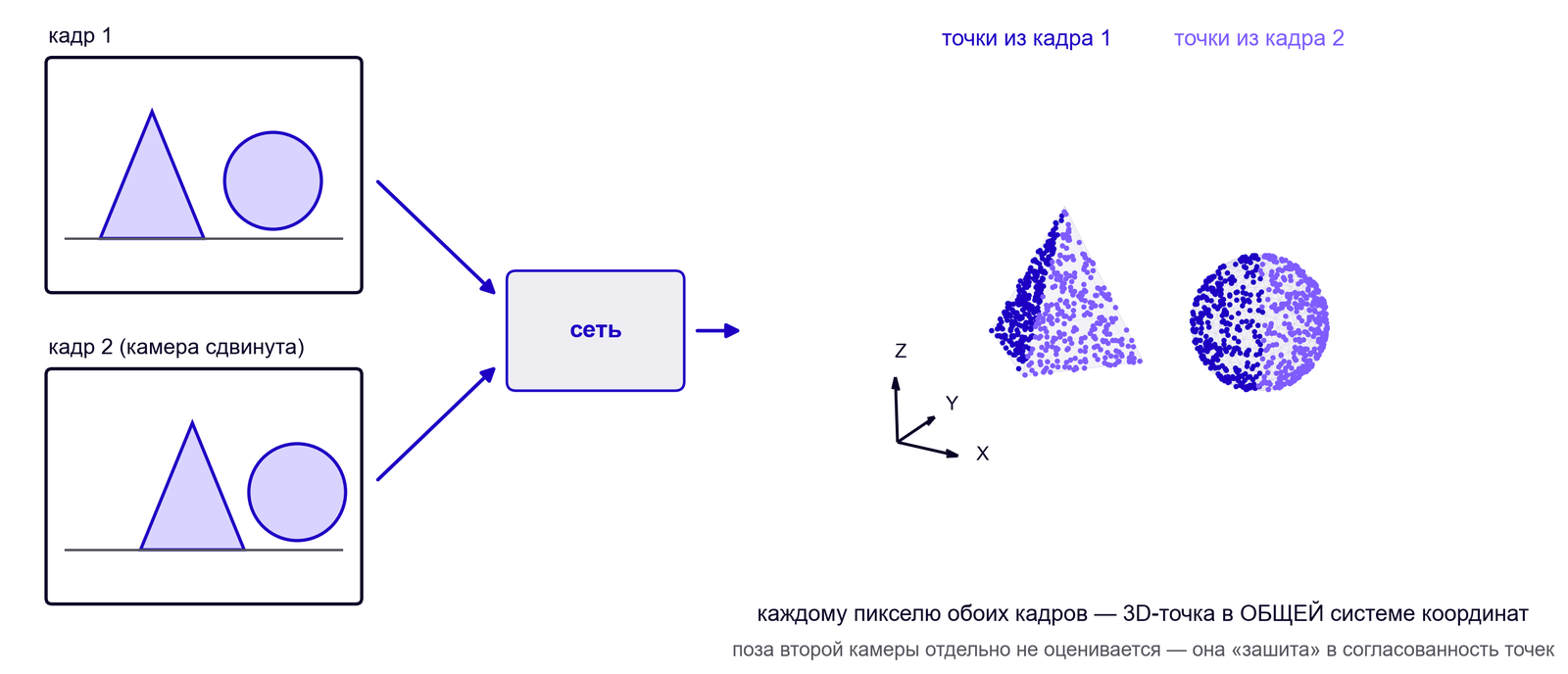

Свежий поворот той же идеи — point map (DUSt3R, Wang et al., 2024): сеть предсказывает для каждого пикселя не глубину в системе своей камеры, а трёхмерную точку в общей системе координат для пары кадров. Тем самым стирается граница между оценкой глубины и оценкой относительной позы камер: поза «зашита» в согласованность точек. К этому подходу курс вернётся в конце.

1.4.4. Облака точек

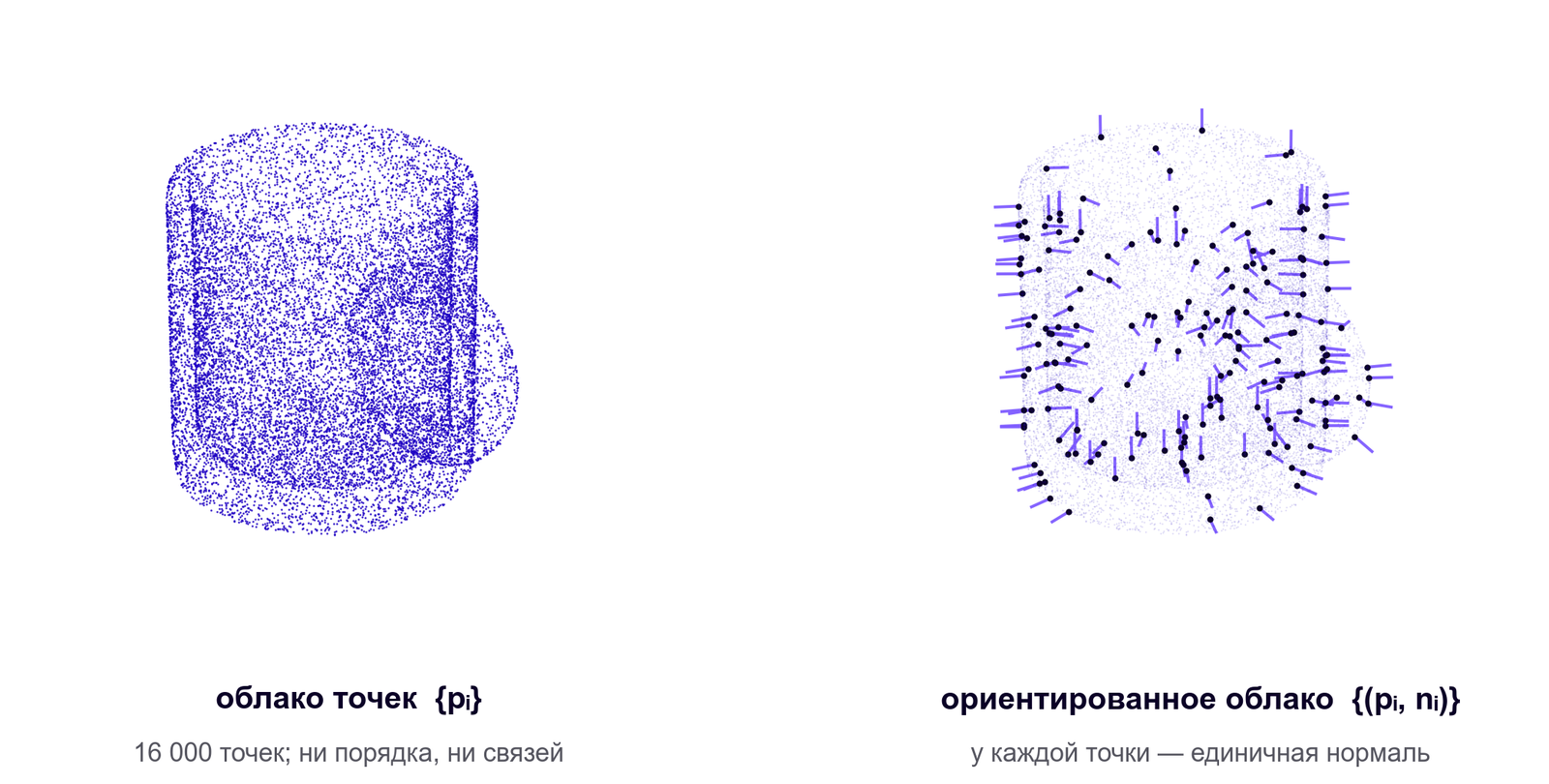

Облако точек $\{\mathbf{p}_i\}_{i=1}^N$, $\mathbf{p}_i \in \mathbb{R}^3$ — это то, что реально выдают сенсоры: лидар, времяпролётные камеры, структурированный свет, а также стерео и SfM после обратной проекции. Удобство в том, что можно забыть о природе сенсора и работать с однородной структурой.

Порядок точек не несёт смысла. Облако — множество, а не массив. Любой метод обработки обязан давать один и тот же ответ при перестановке точек, и свёртка по массиву этому требованию не удовлетворяет. Из этой простой инвариантности выросла целая линия архитектур, начиная с PointNet (Qi et al., 2017), где симметричная агрегация (max-pooling по точкам) обеспечивает инвариантность к перестановкам. Отсюда же ответ на частый вопрос «почему нельзя просто отсортировать точки»: сортировка неустойчива — малое смещение одной точки меняет порядок скачком.

Связности нет. Облако не знает, какие точки соседние. Почти любая обработка начинается с построения структуры соседства — kd-дерева или радиусного поиска, — то есть связность приходится восстанавливать заново на каждом шаге.

Ориентированное облако. Добавив к каждой точке единичную нормаль $\mathbf{n}_i$, мы локально аппроксимируем поверхность плоским диском — и этого уже достаточно, чтобы рендерить (splatting) и реконструировать. Нормаль оценивают по главным компонентам локальной окрестности: наименьшее собственный вектор, отвечающий наименьшему собственному значению ковариационной матрицы соседей, задаёт направление нормали; само это значение говорит лишь о толщине локальной плоскости. У этого способа есть принципиальный изъян: знак нормали не определён — плоскость не знает, где «наружу». Ориентацию согласовывают отдельно, распространяя знак по графу соседей; на первом семинаре вы убедитесь, что без такого согласования примерно половина нормалей смотрит внутрь.

Забегая вперёд: гауссовы сплаты (§ 1.4.10) можно понимать как ориентированное облако, у которого каждый диск получил толщину, размер и прозрачность.

1.4.5. Полигональные сетки

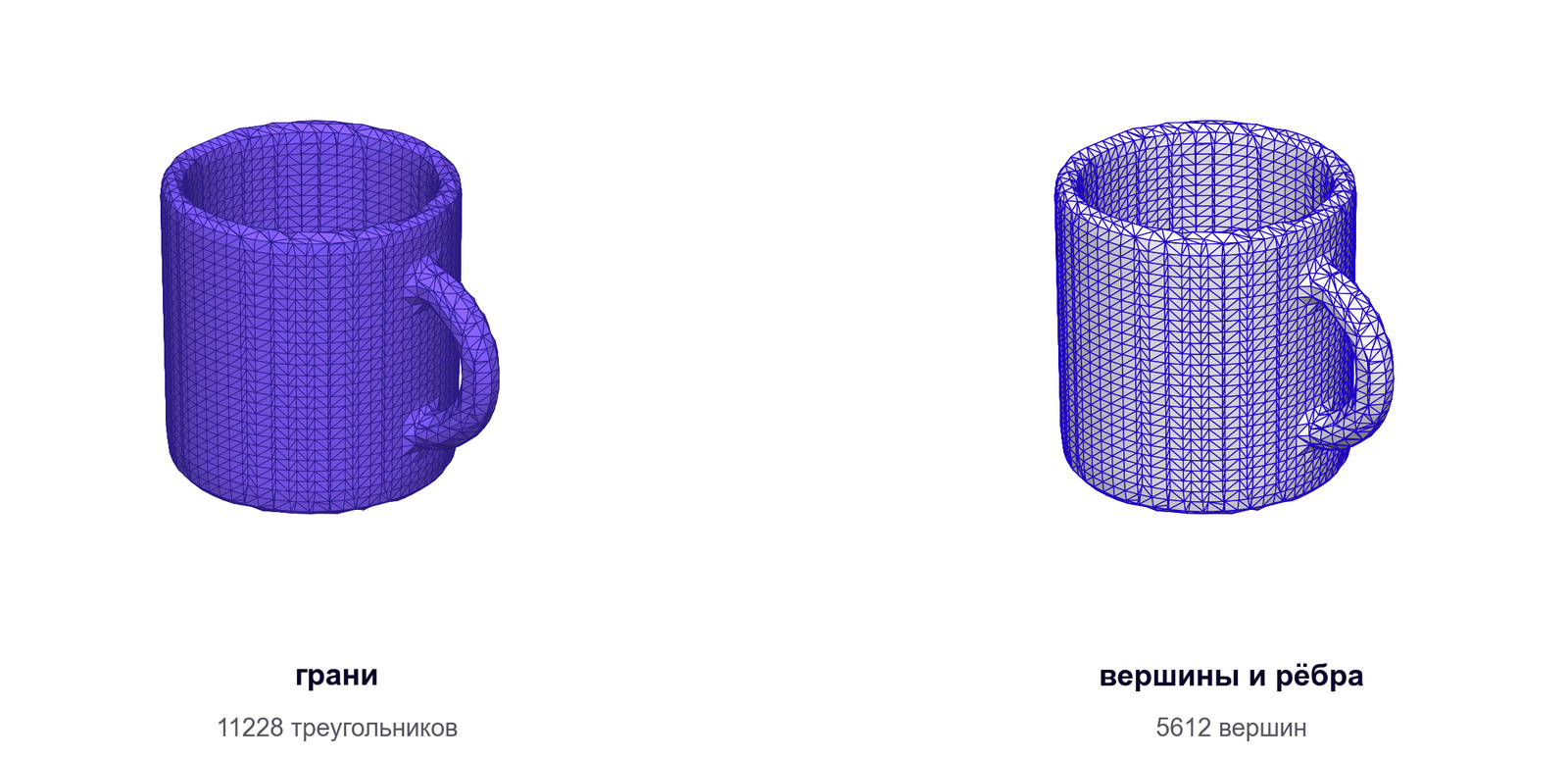

Полигональная сетка — это список вершин $V$ и список граней $F$, каждая грань — упорядоченный набор индексов вершин. На практике почти всегда используют треугольные сетки: три точки всегда лежат в одной плоскости, четыре — уже нет. Это кусочно-линейная аппроксимация поверхности; точность растёт с числом вершин. Сетка — стандарт индустрии графики: всё, что рисуется в реальном времени, рисуется треугольниками (лекция 6).

Порядок обхода вершин в грани задаёт направление нормали, то есть где «наружу». Отсюда отсечение задних граней в растеризации — и отсюда же вывернутые модели при ошибках экспорта. Хорошая сетка — многообразная (manifold): каждое ребро принадлежит ровно двум граням, окрестность каждой вершины устроена как диск. Многообразность нужна большинству алгоритмов обработки; сетки из сканеров и из marching cubes её обычно обеспечивают, сетки из игровых движков — не всегда.

Геометрия и внешний вид разделены. Форма хранится в сетке, цвет — в текстуре, связь между ними — через UV-координаты вершин. Это разделение делает сетки удобными для художников и одновременно источником трудностей при реконструкции: автоматически построить хорошую развёртку сложно.

Что дёшево и что дорого. Двигать вершины дёшево — на этом построены все параметрические модели тела и лица. Сглаживать, упрощать, уплотнять — есть зрелые алгоритмы. Изменить связность — дорого и неустойчиво; изменить топологию (число ручек) — невозможно непрерывной деформацией вообще. Это ограничение настолько важно, что мы посвятим ему отдельный § 1.5.

1.4.6. Параметрические поверхности

Поверхность можно задать как образ отображения из двумерной области: $f: \Omega \subset \mathbb{R}^2 \to \mathbb{R}^3$.

Здесь нужна аккуратность с топологией. Одной непрерывности мало: непрерывное отображение вправе склеивать точки, схлопывать куски области и порождать самопересечения. Стандартная параметризация тора непрерывно отображает прямоугольник, отождествляя противоположные стороны, — топология образа не совпала с топологией прямоугольника. Топология наследуется, только если $f$ — вложение, то есть взаимно однозначно и гомеоморфно на образ: тогда образ диска действительно поверхность рода 0 с краем. Для сплайновых заплаток с корректно сшитыми границами это выполняется, для произвольного отображения, выданного нейросетью, — не обязано.

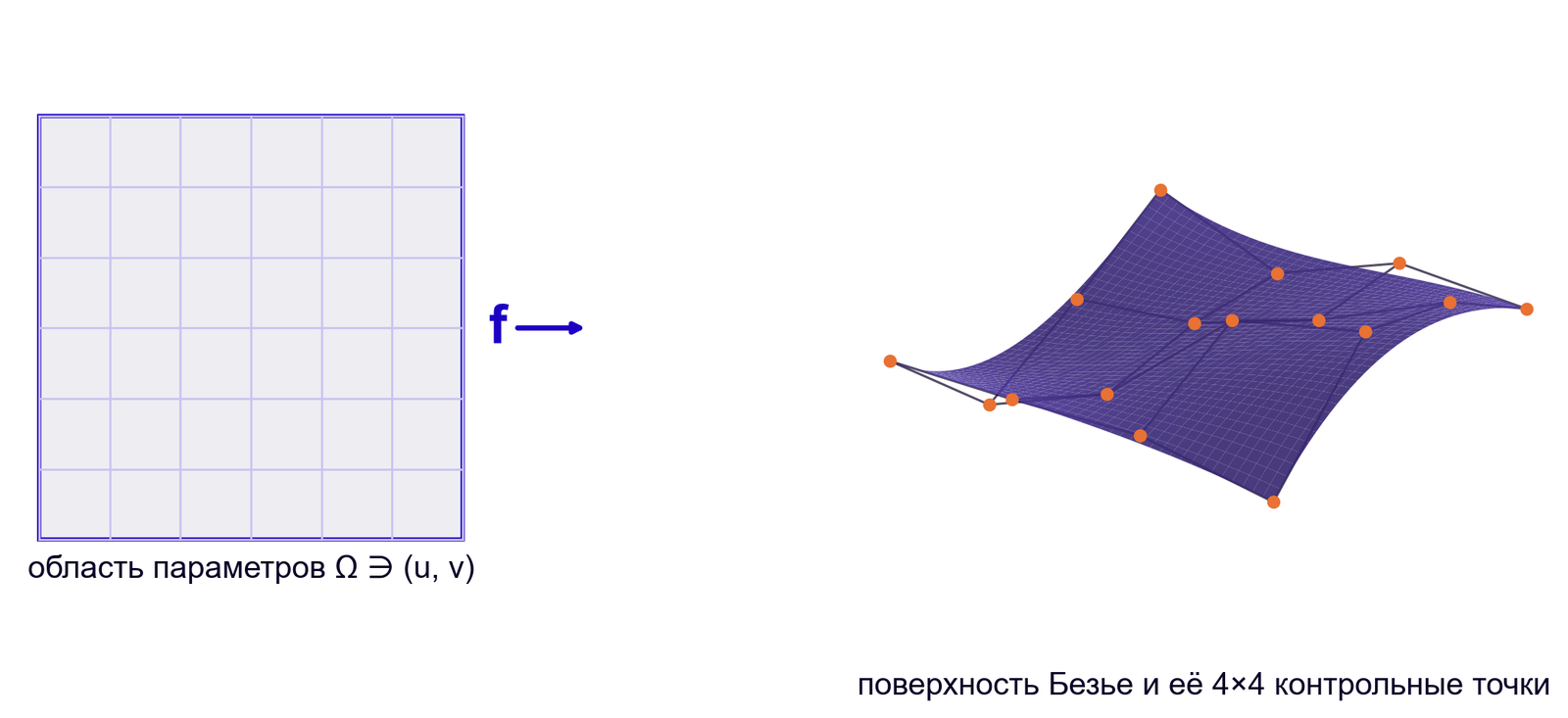

Классический пример — сплайновые поверхности. Поверхность Безье задаётся сеткой контрольных точек $\mathbf{k}_{ij}$ и полиномами Бернштейна:

$$ f(u, v) = \sum_{i=0}^{N} \sum_{j=0}^{M} B_i^N(u)\, B_j^M(v)\, \mathbf{k}_{ij}, \qquad B_i^N(u) = \binom{N}{i} u^i (1-u)^{N-i}. $$

NURBS — рациональное обобщение с весами и узловыми векторами — язык промышленного CAD: поверхность там точная, а не аппроксимированная треугольниками; для показа на экране её тесселируют.

Ту же идею реализуют нейросетью: $f_\theta(u,v)$ с обучаемыми параметрами $\theta$ (AtlasNet, Groueix et al., 2018). Свойства параметризации показательны для нашей таблицы: сэмплировать точки на поверхности тривиально — достаточно взять случайные $(u, v)$; а вот ответить, лежит ли данная точка $\mathbf{q}$ внутри объекта, почти невозможно без дополнительных построений.

1.4.7. Воксели, октодеревья, TSDF

Воксельная сетка — самое прямое обобщение растра: регулярная трёхмерная решётка, в каждой ячейке которой хранится занятость $V[x,y,z] \in \{0, 1\}$, вероятность занятости или другое скалярное поле. Работают трёхмерные свёртки, всё привычно. Цена — память: объём растёт как $O(n^3)$.

Дальше важно, что именно считать занятым, иначе оценки расходятся. Если хранить оболочку — только ячейки, которые пересекает поверхность, — их всего $O(n^2)$, потому что поверхность двумерна, и доля занятых падает как $1/n$: при $16^3$ около 29 %, при $64^3$ около 8 %, при $512^3$ около процента. Если же хранить заполненное тело, занято $O(n^3)$ ячеек, и доля стремится не к нулю, а к доле объёма тела в габаритном параллелепипеде. У кружки стенка тонкая, но при достаточном разрешении это разницы не отменяет: тонкая стенка — это по-прежнему объём, а не поверхность.

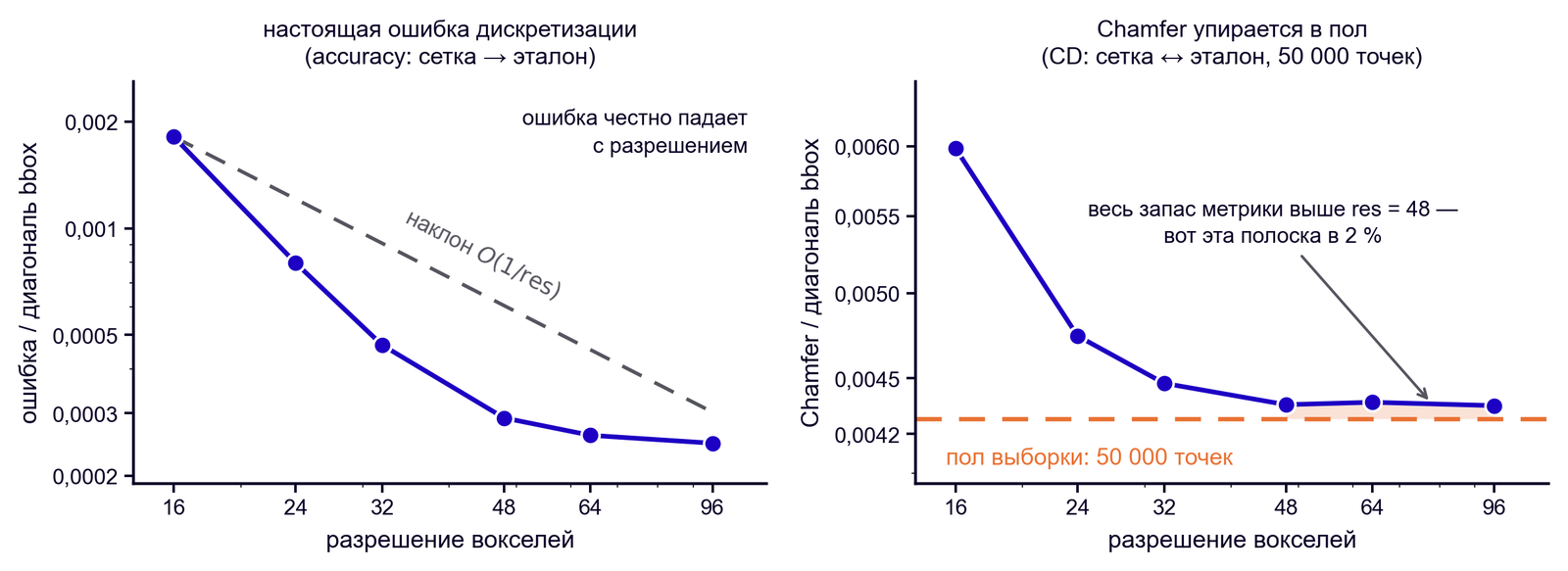

Приведённые числа и рис. 1.10 относятся к поверхностной вокселизации. Сетка $512^3$ в float32 — полгигабайта на один объект в любом случае.

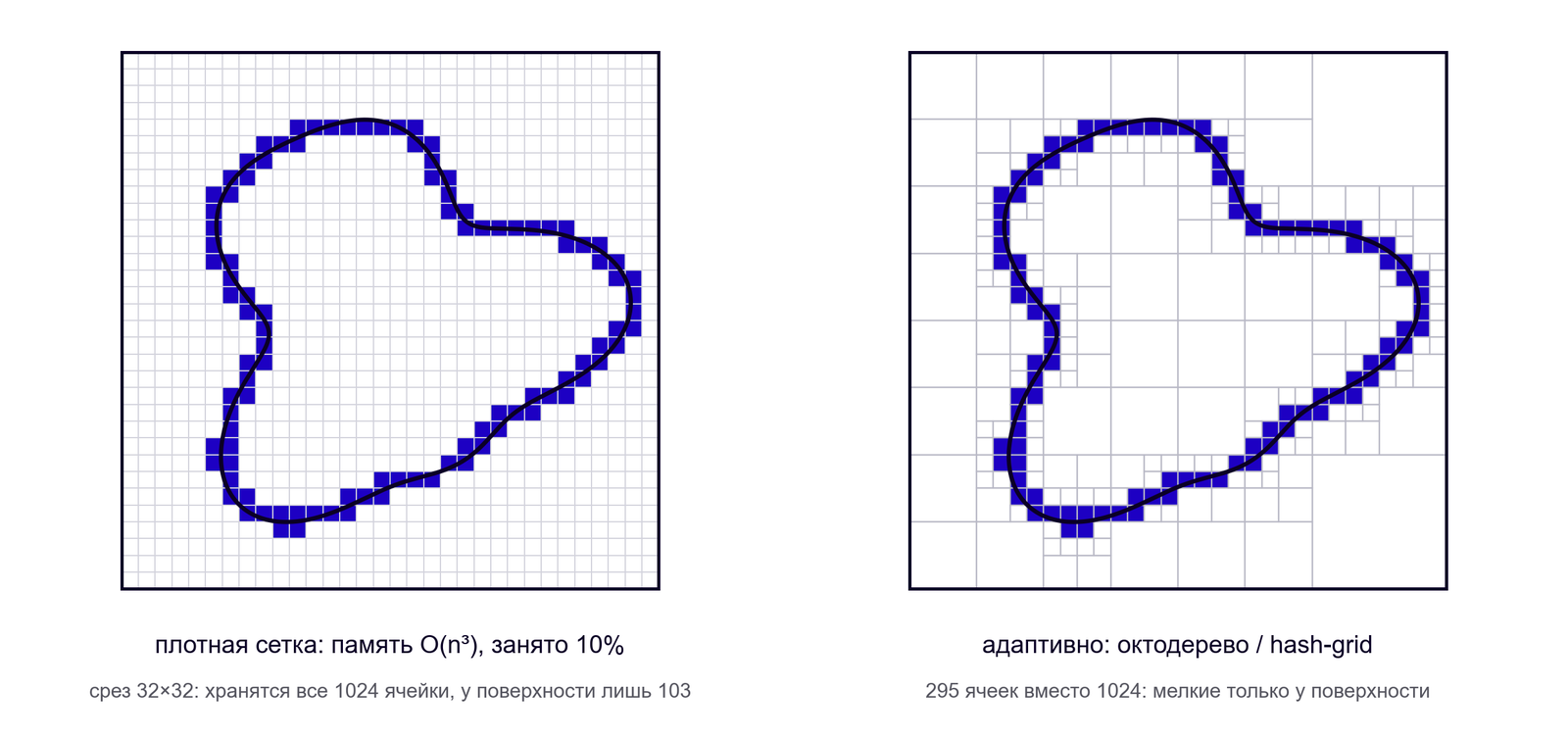

Очевидное лечение — адаптивное разрешение: мелкие ячейки только у поверхности. Октодерево рекурсивно делит куб на восемь, пока ячейка пересекает поверхность; память падает до $O(n^2 \log n)$. Разреженные воксельные свёртки развивают ту же идею: считать только там, где что-то есть.

Отдельно стоит хэш-сетка признаков (Instant-NGP, Müller et al., 2022; лекция 10) — это не дерево. Там берут несколько регулярных решёток разного разрешения и хранят обучаемые векторы в таблицах фиксированного размера, куда индексируют хэшем; коллизии допускаются и разрешаются обучением. Экономия получается не от того, что ячейки дробятся у поверхности, а от того, что таблица заведомо меньше решётки. Поэтому и оценка памяти у неё своя, задаваемая размером таблицы, а не $O(n^2)$.

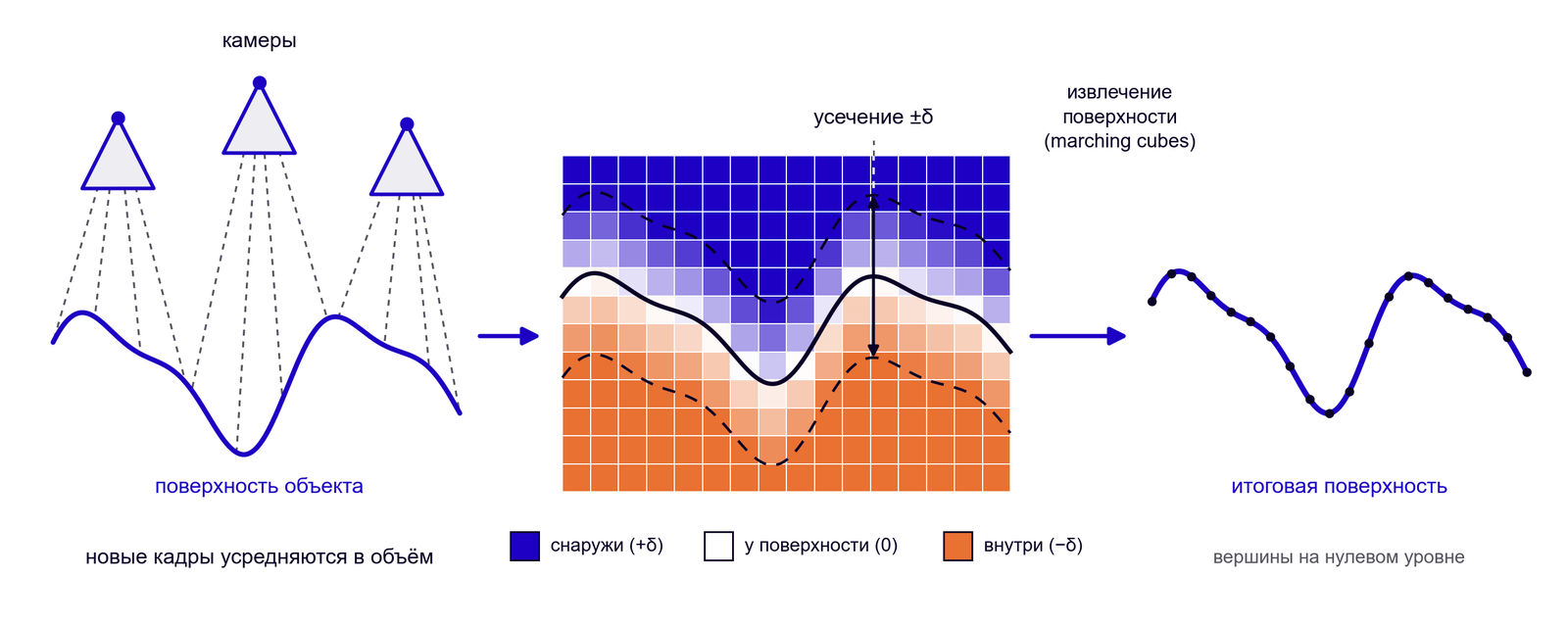

Особый и очень важный случай — TSDF (truncated signed distance function; Curless & Levoy, 1996). Здесь понадобится величина, которую мы подробно разберём в § 1.4.8: знаковое расстояние — это расстояние от точки до ближайшей точки поверхности, взятое со знаком минус внутри тела и плюс снаружи. Знак нужен именно для того, чтобы по одному числу было видно, с какой стороны поверхности мы находимся, и чтобы сама поверхность оказалась нулевым уровнем.

В каждой ячейке хранится не занятость, а усечённое знаковое расстояние до поверхности вместе с весом уверенности. Новая карта глубины вливается в объём взвешенным усреднением:

$$ D \leftarrow \frac{W D + w\, d}{W + w}, \qquad W \leftarrow W + w, $$

где $d$ — расстояние, наблюдённое в новом кадре (усечённое до $\pm\delta$), $w$ — его вес. Усреднение подавляет шум сенсора, а усечение не даёт далёким поверхностям мешать друг другу. На TSDF построен KinectFusion (Newcombe et al., 2011) и большинство систем плотной реконструкции в реальном времени; к ней вернёмся в лекциях 12 и 15.

1.4.8. Неявные функции: occupancy и SDF

Перевернём логику. Вместо перечисления точек поверхности зададим функцию $f: \mathbb{R}^3 \to \mathbb{R}$, поверхность которой — множество нулевого уровня:

$$ \mathcal{S} = \{\, \mathbf{p} \in \mathbb{R}^3 : f(\mathbf{p}) = 0 \,\}. $$

Строго говоря, нулевой уровень — частный случай: поверхностью объявляют множество $\{f=c\}$, и $c$ зависит от того, что именно хранит поле.

Способ задать $f$ — отдельный вопрос от того, что она означает. Её можно хранить таблицей на сетке, задать аналитически (примитивы и их булевы комбинации) или нейросетью (DeepSDF — Park et al., 2019; Occupancy Networks — Mescheder et al., 2019). Таблица на сетке сама по себе не делает поле TSDF: в ячейках может лежать занятость, плотность, неусечённое знаковое расстояние или что угодно ещё. TSDF — это конкретный выбор: знаковое расстояние, усечённое на несколько ячеек около поверхности, и в RGB-D-конвейерах туда обычно интегрируют проективное расстояние вдоль луча, которое вдали от поверхности с точным евклидовым не совпадает.

Два распространённых выбора функции:

• Occupancy $o(\mathbf{p}) \in [0, 1]$ — вероятность того, что точка внутри объекта; поверхность — уровень $1/2$.
• Знаковое расстояние (SDF) $f(\mathbf{p})$ — расстояние до поверхности со знаком: по нашему соглашению отрицательное внутри материала, положительное снаружи.

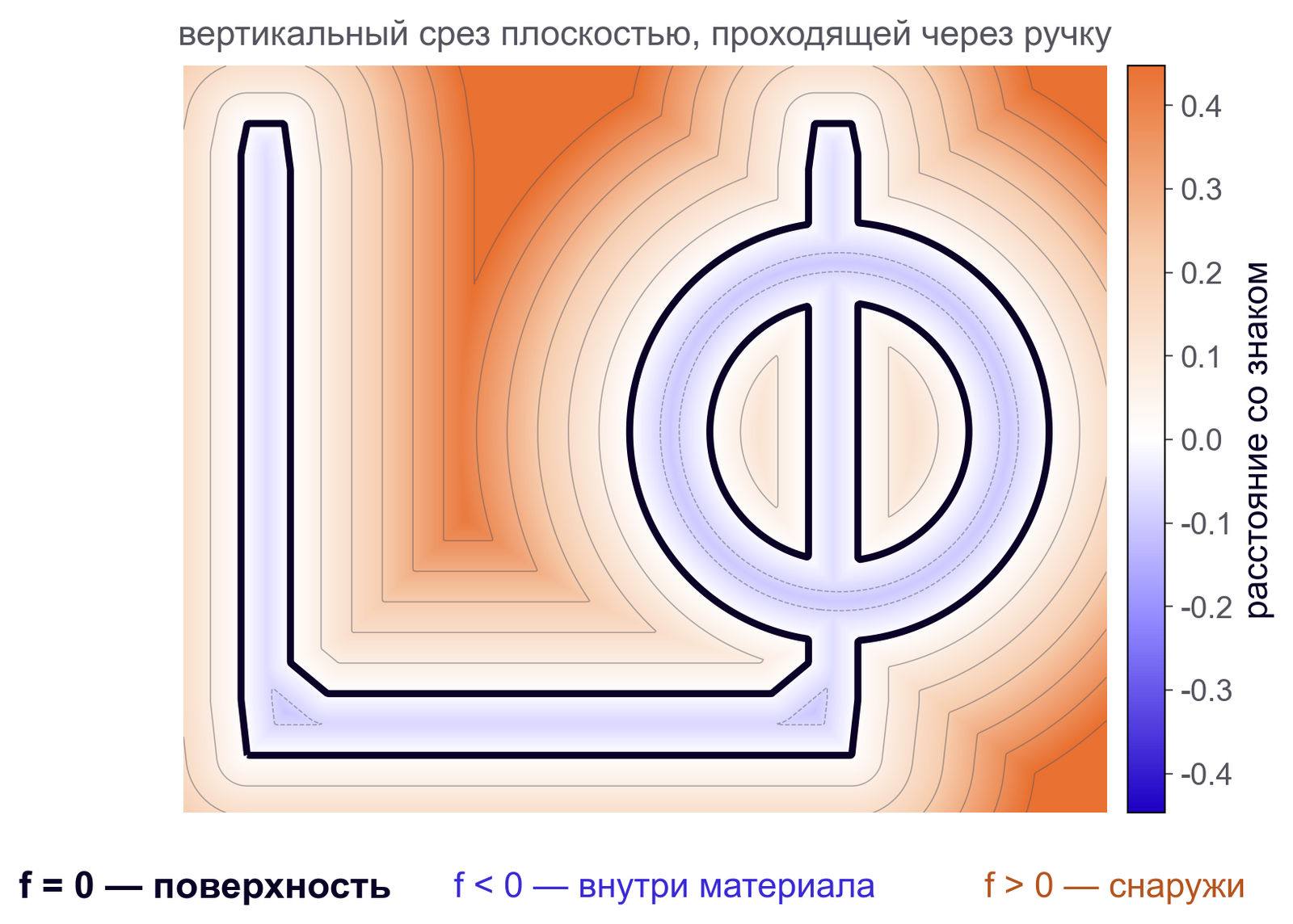

Рис. 1.13. Знаковое расстояние в вертикальном сечении кружки через ручку: поверхность — жирная линия нулевого уровня, внутри стенки $f < 0$, снаружи и в полости чашки $f > 0$.

Что мы получаем «бесплатно» — и для какого поля:

• тест «внутри/снаружи» — у SDF это просто знак $f$; у вероятностной occupancy нужен порог, и близкие к $1/2$ значения означают «модель не уверена», а не «точка на поверхности»;
• нормаль — градиент $\mathbf{n} = \nabla f / \|\nabla f\|$ для обоих полей; но только у настоящего SDF выполняется уравнение эйконала $\|\nabla f\| = 1$, и тогда нормаль равна просто $\nabla f$;
• длина безопасного шага вдоль луча — только у SDF: значение $f$ и есть расстояние до поверхности, на чём и стоит sphere tracing. У occupancy её значение расстоянию ничего не говорит, и шаг приходится брать вслепую;
• любая топология, меняющаяся непрерывно: чтобы у поверхности появилась ручка, достаточно чуть изменить значения $f$ — перестройка связности не нужна. Это верно для обоих полей;
• разрешение не фиксировано — но только у аналитического и нейросетевого задания. У поля, хранимого таблицей, остаются шаг сетки и модель интерполяции, то есть своё разрешение никуда не девается.

Occupancy — это знак SDF, и ничего больше. Формально $o(\mathbf{p}) = [\,f(\mathbf{p}) < 0\,]$: занятость сохраняет только знаковую часть информации, содержащейся в знаковом расстоянии. Отсюда следуют все практические различия при обучении.

Occupancy — это классификация. Функция потерь — бинарная кросс-энтропия, поверхность — граница решения классификатора. Задача проще регрессии, структурных ограничений на функцию нет. Но вдали от поверхности сигмоида насыщается: градиент не говорит, где поверхность и в какую сторону до неё идти. Порог для извлечения поверхности приходится подбирать на валидации, а не брать равным $\tfrac12$ по умолчанию.

SDF — это регрессия с дифференциальным ограничением. Настоящее знаковое расстояние обязано удовлетворять уравнению эйконала $\|\nabla f\| = 1$. Это и цена (оптимизировать сложнее), и выигрыш: значение говорит, насколько далеко поверхность, градиент — в какую сторону; отсюда нормали $\mathbf{n} = \nabla f$, безопасный шаг при трассировке (sphere tracing) и честная линейная интерполяция при извлечении сетки. Эйкональная регуляризация позволяет учить SDF прямо по сырым точкам с нормалями, без эталонных расстояний (IGR, Gropp et al., 2020).

Требования к данным. Здесь легко смешать свойство представления со способом обучения, поэтому разделим. Если размечать поле напрямую, по эталонной модели, то определённость «внутри и снаружи» нужна, а значит, нужны замкнутые (watertight) эталоны: так учат DeepSDF по эталонному SDF и Occupancy Networks по эталонной занятости. Для незамкнутых поверхностей в этой схеме берут беззнаковое расстояние.

Но сама по себе SDF замкнутых эталонов не требует. IGR (Gropp et al., 2020) учится по сырым точкам с нормалями, а NeuS (Wang et al., 2021) и родственные методы — вообще по многовидовым изображениям, через дифференцируемый рендеринг. Так что «учиться по фотографиям» не является исключительным свойством поля плотности.

Поле плотности (§ 1.4.9) в NeRF выбрано не потому, что больше нечем учиться по снимкам, а потому что оно даёт простую и устойчиво дифференцируемую модель рендеринга: вдоль луча интегрируется непрерывная величина без разрывов на границе. Расплата — отсутствие ограничений на поверхность и шумная геометрия при её извлечении, из-за чего и появились SDF-варианты вроде NeuS.

Усечение. На практике метричность SDF нужна только вблизи поверхности: и TSDF Curless–Levoy, и обрезанная функция потерь DeepSDF ($|\operatorname{clamp}(f,\delta) - \operatorname{clamp}(s,\delta)|$) реализуют одну и ту же идею — далеко от поверхности точное расстояние не нужно.

Цена неявного представления — извлечение. Чтобы показать поверхность или отдать её в физический движок, нужно либо построить сетку (marching cubes, § 1.6.2), либо трассировать лучи. Обе операции заметно дороже, чем перечисление вершин.

1.4.9. Поля плотности и излучения

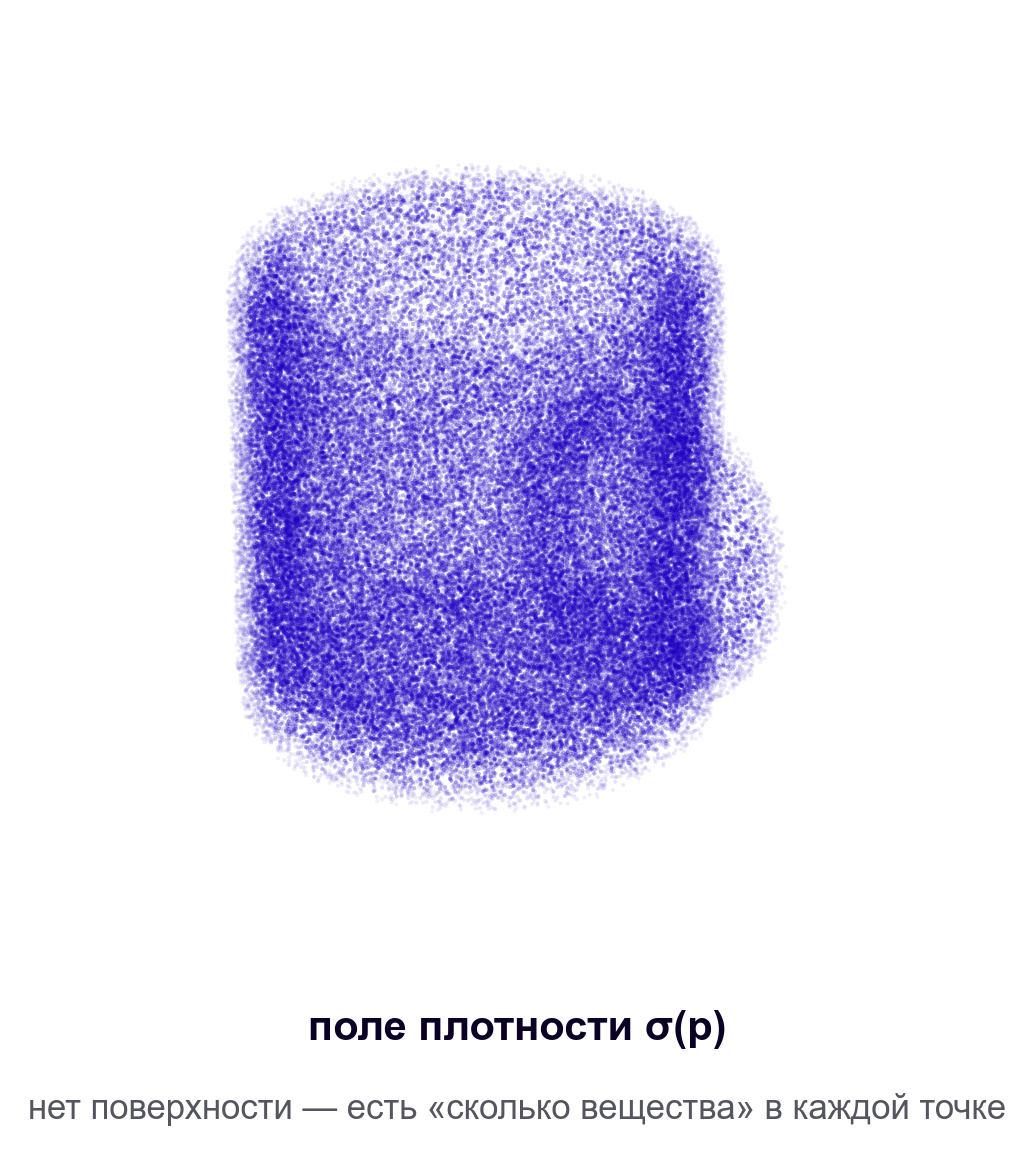

Для дыма, тумана, облаков понятие поверхности теряет смысл: есть плотность в объёме $\sigma(\mathbf{p}) \geq 0$. То же представление оказалось исключительно удобным для нейронного рендеринга — потому что оно гладко и дифференцируемо всюду, без выделенной поверхности.

NeRF (Mildenhall et al., 2020) задаёт сцену функцией $(\mathbf{p}, \mathbf{d}) \mapsto (\sigma, \mathbf{c})$: плотность и цвет, зависящий ещё и от направления взгляда $\mathbf{d}$, закодированы в многослойном перцептроне. Цвет пикселя получается интегрированием вдоль луча $\mathbf{r}(t) = \mathbf{o} + t\mathbf{d}$; в дискретной форме с отсчётами $t_i$ и промежутками $\delta_i = t_{i+1} - t_i$:

$$ C(\mathbf{r}) = \sum_{i} T_i \big(1 - e^{-\sigma_i \delta_i}\big)\, \mathbf{c}_i, \qquad T_i = \exp\Big(-\sum_{j < i} \sigma_j \delta_j\Big). $$

Величина $T_i$ — пропускание среды до $i$-го отсчёта. Формула дифференцируема по всем $\sigma_i$ и $\mathbf{c}_i$, а значит и по весам сети, — и это именно то свойство, ради которого выбрано представление. NeRF существует как метод ровно потому, что рендеринг сделали дифференцируемым; детали объёмного рендеринга — лекция 9.

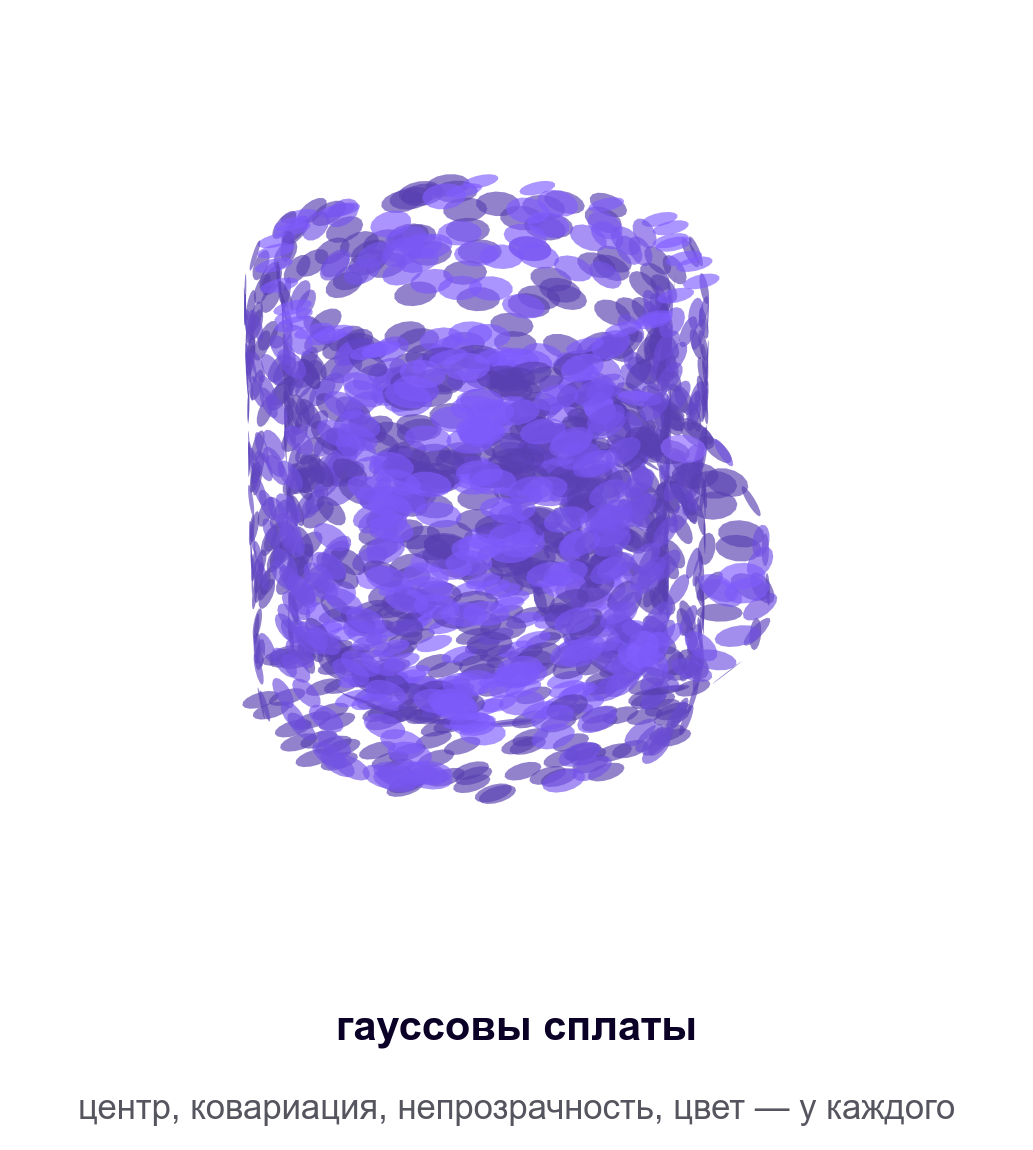

1.4.10. Гауссовы сплаты

3D Gaussian Splatting (Kerbl et al., 2023) возвращается к явному представлению: сцена — набор трёхмерных гауссиан, каждая с центром $\boldsymbol\mu_k$, ковариацией $\Sigma_k$, непрозрачностью $\alpha_k$ и цветом (коэффициенты сферических гармоник, чтобы цвет зависел от направления).

Плотность гауссианы

$$ G_k(\mathbf{p}) = \exp\!\Big(-\tfrac{1}{2} (\mathbf{p} - \boldsymbol\mu_k)^\top \Sigma_k^{-1} (\mathbf{p} - \boldsymbol\mu_k)\Big), \qquad \Sigma_k = R_k S_k S_k^\top R_k^\top, $$

где разложение на вращение $R_k$ и масштаб $S_k$ гарантирует положительную определённость при оптимизации. Рендеринг — проекция гауссиан на картинную плоскость и альфа-композитинг отсортированных по глубине сплатов:

$$ C = \sum_{k} \mathbf{c}_k\, \alpha_k' \prod_{j < k} (1 - \alpha_j'), $$

что по структуре совпадает с дискретным объёмным рендерингом NeRF, но выполняется растеризацией, а не трассировкой лучей, — отсюда выигрыш в скорости на порядок. Число сплатов не фиксировано: в ходе оптимизации гауссианы клонируются и делятся там, где градиенты велики, и удаляются, где прозрачны. Лекция 10.

В терминах нашей таблицы: сплаты — лагранжевы (переносят себя), явные, дифференцируемые, с лёгкой деформацией и без явной поверхности (её извлечение — отдельная задача).

1.4.11. Инженерные представления: B-rep и CSG

Инженерный мир живёт в других представлениях, и различие важно для всех задач «скан → CAD».

B-rep (boundary representation) хранит две вещи: геометрию — точные поверхности (плоскости, цилиндры, NURBS-заплаты), кривые и точки — и топологию — как грани, рёбра и вершины связаны между собой, где границы и отверстия. Это точное описание, а не аппроксимация.

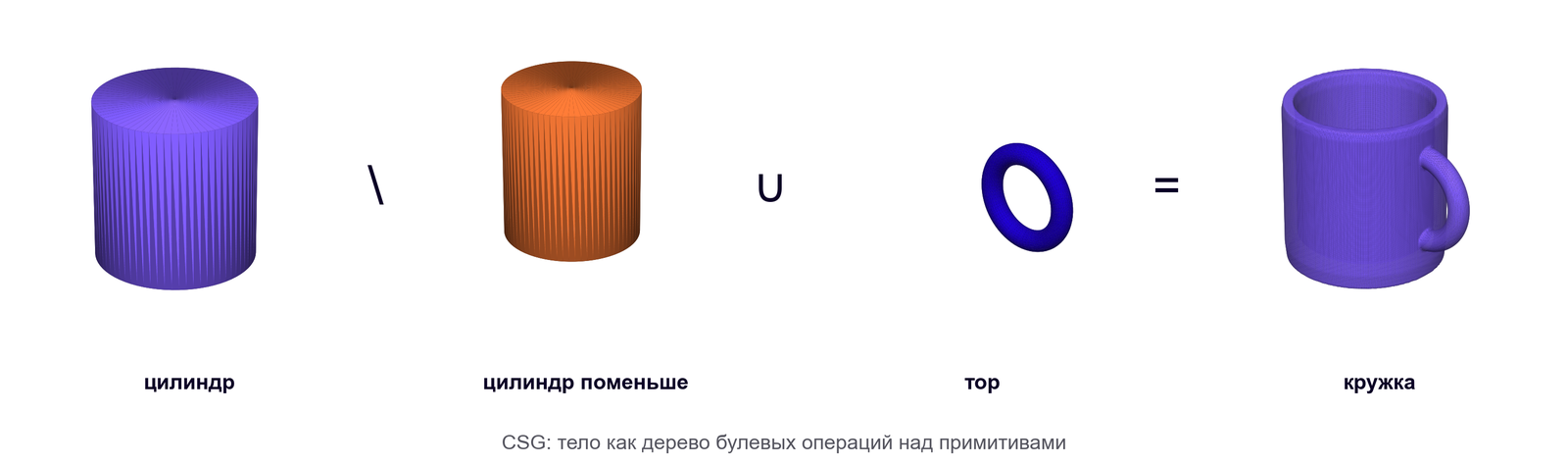

CSG (constructive solid geometry) описывает тело деревом булевых операций над примитивами: объединение, пересечение, вычитание. Компактно, точно, легко редактировать.

Современные CAD-модели хранят ещё и историю построения: последовательность операций (эскиз, вытягивание, скругление) с параметрами. Меняя параметр операции, инженер меняет деталь. Именно поэтому задача обратной разработки так трудна: восстановить надо не форму, а замысел конструктора — последовательность, которая её породила.

1.4.12. Сводная таблица

Таблицу стоит читать не по строкам, а по задачам. Физической симуляции столкновений нужны быстрый тест «внутри/снаружи» и замкнутость — это воксели, SDF или замкнутая сетка. Генератору мебели нужна свобода топологии и дифференцируемость — неявные функции. Скану здания для замеров нужны точность и компактность — облако точек или сетка с текстурой. Ответ определяется задачей, а не наоборот.

1.5. Топология: что нельзя изменить деформацией

1.5.1. Эйлерова характеристика и род

Для замкнутой ориентируемой поверхности, представленной сеткой с $V$ вершинами, $E$ рёбрами и $F$ гранями, величина

$$ \chi = V - E + F $$

называется эйлеровой характеристикой и не зависит от того, как именно поверхность триангулирована. Она связана с родом $g$ — числом «ручек» — формулой $\chi = 2 - 2g$. Сфера: $\chi = 2$, $g = 0$. Тор: $\chi = 0$, $g = 1$. Двойной тор: $\chi = -2$, $g = 2$.

Считая $\chi$ по сетке, нужно считать рёбра как уникальные неупорядоченные пары вершин: в замкнутой многообразной сетке каждое ребро принадлежит ровно двум граням, поэтому наивная оценка $3F$ даёт ровно вдвое больше. На первом семинаре вы проверите это на сфере и торе.

Род — топологический инвариант: он не меняется ни при каком непрерывном взаимно-однозначном преобразовании. Кружку с ручкой можно непрерывно «перетечь» в тор, и это не шутка топологов, а точное утверждение: у обоих объектов $g = 1$. А вот в сферу кружку так превратить нельзя.

Предостережение о словах: топологическая «дырка» — это сквозное отверстие (ручка), а не полость. Полость чашки, в которую наливают чай, топологически ничем не отличается от вмятины на сфере.

1.5.2. Следствие для методов реконструкции и генерации

Многие методы восстанавливают форму, деформируя шаблон: берут сферу и двигают её вершины, пока проекции не совпадут с наблюдениями (Pixel2Mesh, Wang et al., 2018; AtlasNet с одной заплатой). Из инвариантности рода следует, что такой метод не построит кружку с ручкой никогда — не «построит плохо», а принципиально не сможет: род сферы равен нулю и деформацией не меняется.

Обходные пути существуют: несколько заплат (AtlasNet), шаблон подходящего рода, операции явного изменения связности. Все они неустойчивы или требуют знать топологию заранее. Именно здесь неявные представления получают решающее преимущество: у нулевого уровня функции $f$ род выпадает автоматически из значений функции, и изменить его можно непрерывным изменением $f$. Это главная причина, по которой современные генеративные методы формы (лекции 9–10) работают с неявными функциями, плотностями и сплатами, а не с сетками.

1.6. Переходы между представлениями

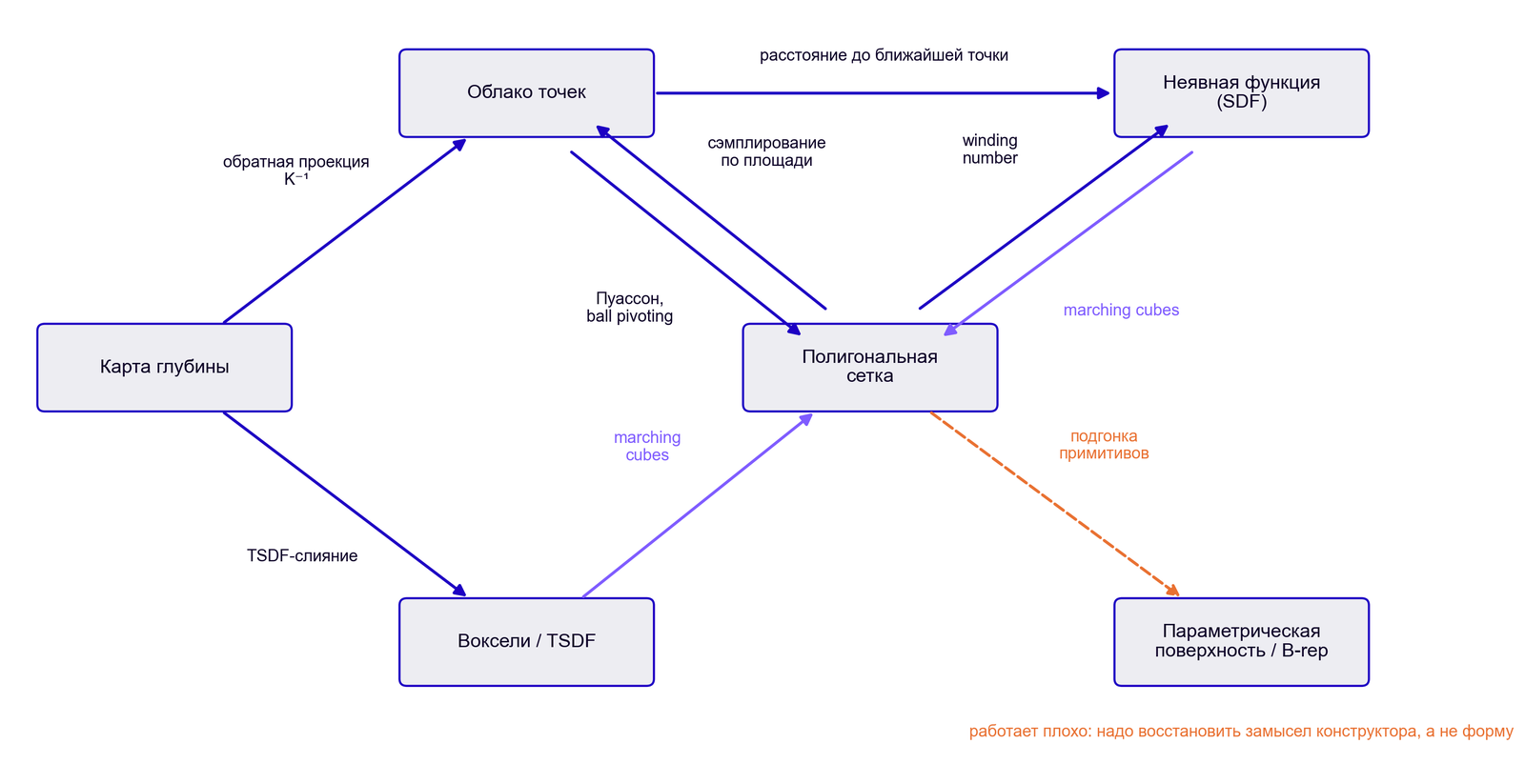

1.6.1. Карта конвертаций

Раз универсального представления нет, ключевым становится вопрос переходов между ними. Плохая новость: для каждой пары нужен свой метод, и общего решения не существует. Хорошая: основных переходов немного, и они хорошо изучены.

• Карта глубины → облако точек: обратная проекция (§ 1.4.3); нужна калибровка $K$.
• Карты глубины → TSDF: слияние взвешенным усреднением (§ 1.4.7); нужны позы камер.
• Облако → сетка: реконструкция поверхности (§ 1.6.3); нужны ориентированные нормали.
• Сетка → облако: сэмплирование по площади (§ 1.6.4).
• Сетка или облако → SDF: ближайшая точка со знаком или winding number (§ 1.6.4).
• SDF или воксели → сетка: marching cubes (§ 1.6.2).
• Сетка → B-rep: подгонка примитивов; работает плохо, потому что восстанавливать нужно замысел, а не форму.

1.6.2. Marching cubes

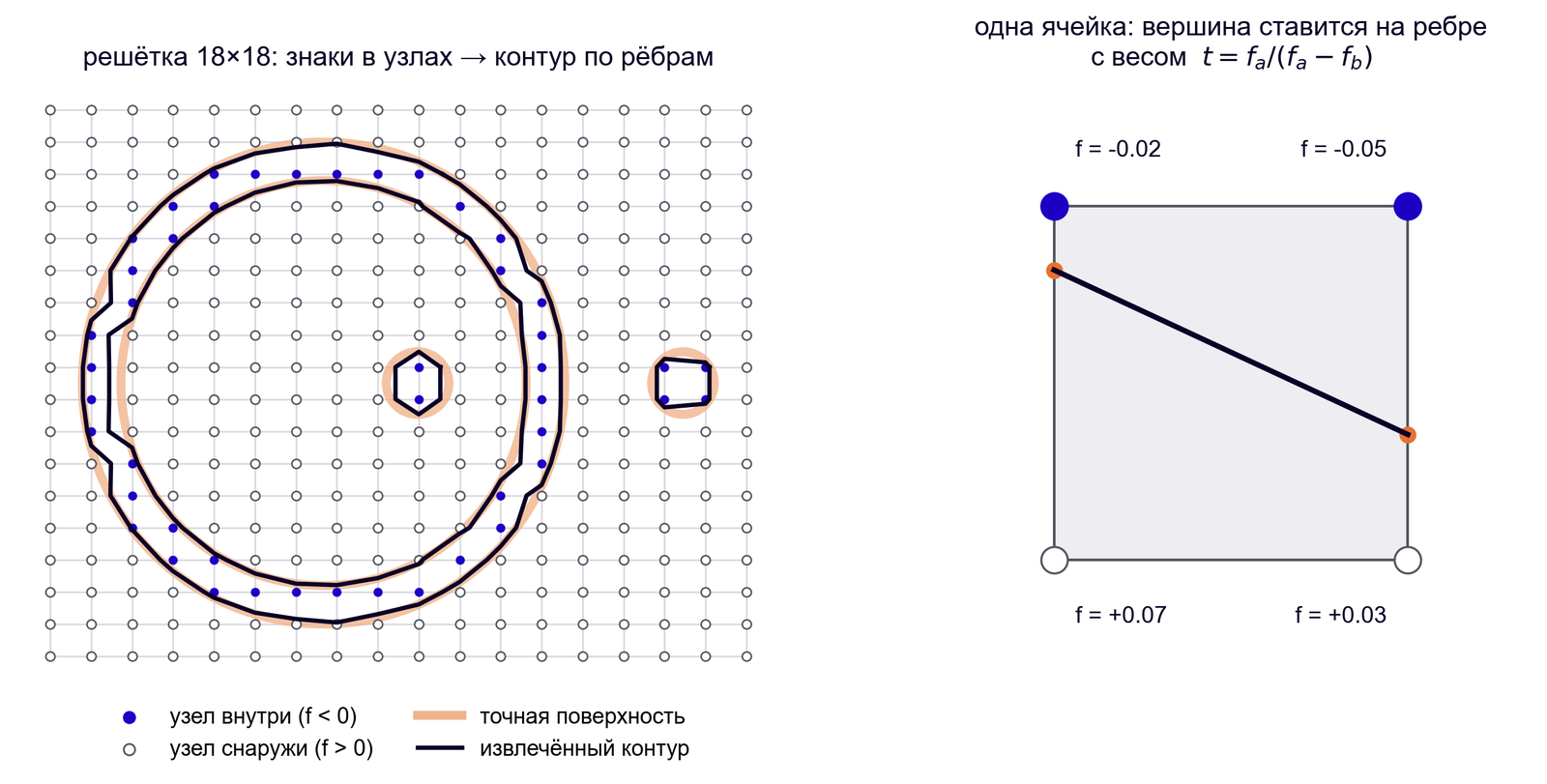

Извлечение сетки из скалярного поля на регулярной решётке — самый частый переход в курсе; он понадобится и для TSDF, и для нейронных SDF, и для NeRF. Алгоритм marching cubes (Lorensen & Cline, 1987) обходит ячейки решётки; в каждой ячейке знаки поля в восьми углах определяют один из $2^8 = 256$ случаев (по симметрии — 15 базовых), для которых заранее заготовлены треугольники. Положение вершины на ребре ячейки между углами $a$ и $b$ находится линейной интерполяцией:

$$ \mathbf{p} = \mathbf{p}_a + \frac{f_a}{f_a - f_b}\,(\mathbf{p}_b - \mathbf{p}_a). $$

Формула записана для нулевого уровня. Для occupancy, где поверхность лежит на уровне $0{,}5$, в неё подставляют $f-0{,}5$: при бинарных значениях $f_a=0$, $f_b=1$ это даёт ровно середину ребра.

Отсюда важное следствие: точность извлечённой поверхности определяется не только шагом решётки, но и тем, насколько поле линейно внутри ячейки. Для честного знакового расстояния интерполяция находит пересечение почти точно; для бинарной occupancy интерполировать нечего — все вершины встают на середины рёбер независимо от того, где поверхность на самом деле, и результат получается ступенчатым. Это ещё один аргумент в пользу SDF.

Ограничения. Детали мельче ячейки исчезают.

Вторая проблема тоньше и стоила авторам таблицы нескольких лет. Сведение 256 конфигураций к 15 по симметрии оказалось некорректным, но причина не в том, что смена знака меняет поверхность: множества $\{f=0\}$ и $\{-f=0\}$ совпадают буквально, знак лишь меняет местами внутренность и внешность. Дело в другом: одних знаков в вершинах недостаточно, чтобы выбрать правильную связность. На неоднозначной грани, где знаки идут в шахматном порядке, два угла одного знака можно соединить двумя разными способами, и какой из них верен, определяется уже значениями поля, а не их знаками. Соседние ячейки решают это независимо и могут выбрать по-разному — тогда в поверхности появляется трещина. Это исправляют расширенные таблицы (MC33) и правило асимптотического разделителя. Наконец, сетка получается избыточно плотной и требует упрощения. Дальнейшие развития — dual contouring, сохраняющий острые рёбра, и дифференцируемые варианты (§ 1.6.5).

1.6.3. Реконструкция поверхности по облаку точек

Обратная задача в миниатюре: дано облако точек с шумом — построить поверхность. Три семейства методов:

Пуассоновская реконструкция (Kazhdan et al., 2006) ищет индикаторную функцию $\chi$ объекта, градиент которой совпадает с полем ориентированных нормалей $\mathbf{V}$, решая уравнение Пуассона $\Delta \chi = \nabla \cdot \mathbf{V}$; поверхность извлекается как уровень $\chi$. Метод глобальный и всегда даёт замкнутую поверхность — в том числе там, где точек не было. Это не ошибка, а свойство: метод «галлюцинирует» геометрию в дырах, и на практике результат обрезают по плотности точек.

Ball pivoting (Bernardini et al., 1999) катит шар заданного радиуса по точкам и соединяет те тройки, на которые он опирается. Метод локальный: ничего не выдумывает, честно оставляет дыры там, где данных нет, но чувствителен к выбору радиуса относительно плотности точек.

Методы вычислительной геометрии — триангуляция Делоне, альфа-формы — не требуют нормалей вообще, но проходят точно через шумные точки и потому проигрывают на реальных сканах.

Общее для первых двух: нужны ориентированные нормали. Нормаль, оценённая по главным компонентам, определена с точностью до знака; без согласования ориентации Пуассон выдаёт кашу (а в некоторых реализациях — аварийно завершается). На семинаре вы измерите это: после оценки нормалей «наружу» смотрит примерно половина.

1.6.4. Дешёвые переходы, в которых всё равно можно ошибиться

Сетка → облако. Взять вершины сетки — неверно: их плотность отражает работу мешера, а не форму. Правильно сэмплировать точки пропорционально площади граней: выбрать грань с вероятностью, пропорциональной её площади, а затем равномерную точку внутри треугольника. Равномерность обеспечивает барицентрика со «квадратным корнем»: при $u, v \sim U(0,1)$ точка $(1-\sqrt{u})\,A + \sqrt{u}(1-v)\,B + \sqrt{u}\,v\,C$ распределена равномерно; без корня точки скучиваются у одной вершины.

Сетка → SDF. Модуль — расстояние до ближайшего треугольника. Знак — либо по нормали ближайшей точки (быстро, ошибается в вогнутых складках), либо по обобщённому winding number (Jacobson et al., 2013) — надёжно и на несовершенных сетках, но дороже.

Облако → SDF напрямую не получается. Расстояние до ближайшей точки облака — это беззнаковое расстояние до выборки, а не до поверхности: оно неотрицательно и обращается в ноль на самих отсчётах, а не на восстановленной поверхности между ними. Ни знака, ни понятия внутренности из него не возникает. Чтобы дойти до SDF, нужен промежуточный шаг: либо восстановить поверхность (Пуассон, ball pivoting) и считать знак уже от неё, либо согласовать ориентацию нормалей облака и определять знак по ним, приняв дополнительные предположения о замкнутости.

Соглашение о знаке. В этой главе снаружи $f > 0$, внутри $f < 0$; в части библиотек (например, в trimesh.proximity.signed_distance) — наоборот. Перепутанный знак — классический источник вывернутых наизнанку моделей.

1.6.5. Дифференцируемые конвертации

Две современные идеи. Первая — сделать саму конвертацию дифференцируемой: DMTet (Shen et al., 2021) и FlexiCubes (Shen et al., 2023) извлекают сетку из неявного поля так, что градиент функции потерь, посчитанной на сетке, проходит обратно в поле. Это позволяет учить представление в одном виде, а супервизию брать в другом.

Вторая — композиция: если прямого перехода нет, собрать его из известных. Так, из гауссовых сплатов сетку получают, отрендерив сцену с многих ракурсов и восстановив её заново многовидовой реконструкцией.

1.7. Как измерять качество

1.7.1. Chamfer distance и F-score

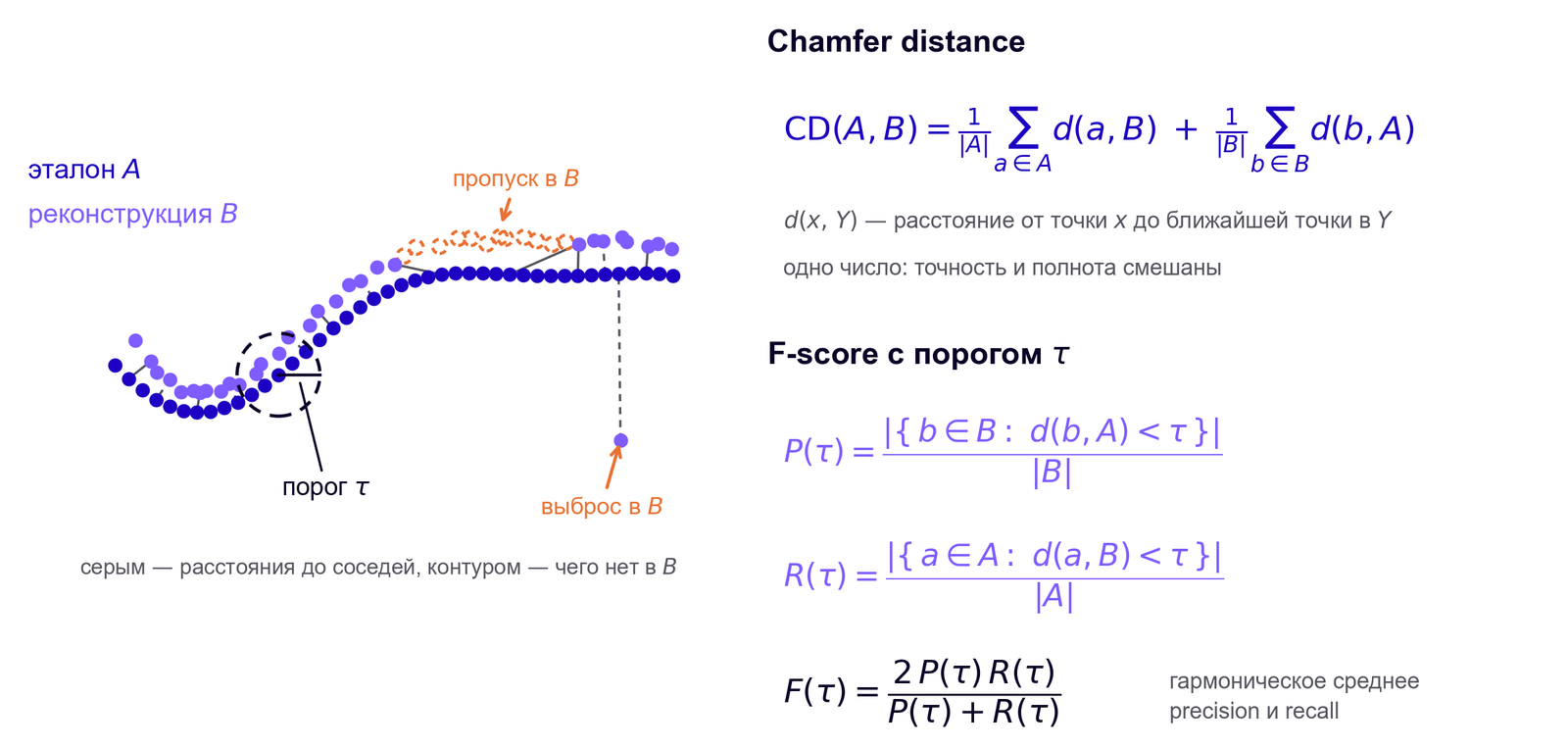

Сравнивать две сетки напрямую нельзя — у них разная триангуляция. Сравнивают выборки точек. Пусть $A$ — точки эталона, $B$ — точки реконструкции, $d(\mathbf{x}, Y)$ — расстояние от точки до ближайшей точки множества $Y$.

Chamfer distance (симметричная, в $L_2$):

$$ \mathrm{CD}(A, B) = \frac{1}{|A|}\sum_{a \in A} d(a, B) + \frac{1}{|B|}\sum_{b \in B} d(b, A). $$

Первое слагаемое измеряет полноту (всё ли из эталона воспроизведено), второе — точность (нет ли в реконструкции лишнего). Их полезно репортить и по отдельности.

F-score при пороге $\tau$ — гармоническое среднее precision и recall:

$$ P(\tau) = \frac{|\{ b \in B : d(b, A) < \tau \}|}{|B|}, \qquad R(\tau) = \frac{|\{ a \in A : d(a, B) < \tau \}|}{|A|}, \qquad F(\tau) = \frac{2\,P(\tau)\,R(\tau)}{P(\tau) + R(\tau)}. $$

Chamfer чувствителен к выбросам — одна улетевшая точка портит среднее; F-score — нет, он просто считает долю точек в пределах порога. Поэтому в статьях по реконструкции почти всегда приводят оба.

Три оговорки, без которых число бессмысленно.

Chamfer — не метрика в математическом смысле: она нарушает неравенство треугольника. Кроме того, она сравнивает множества точек и ничего не знает о связности поверхности: две реконструкции с одинаковым CD могут быть очень разными как поверхности.

Единой конвенции не существует. Встречаются $L_1$ и $L_2$, квадраты расстояний и корни, суммы и средние, множитель $\tfrac12$ и сумма двух направлений. DeepSDF считает квадратичный CD по 30 тысячам точек, Occupancy Networks — $L_1$ по 100 тысячам, Mesh R-CNN — по 10 тысячам. Числа из разных статей несравнимы, пока не указаны конвенция, число точек и нормировка масштаба.

Хорошая метрика не означает реконструкцию. Татарченко и соавторы (2019) показали, что на ShapeNet простой baseline «кластеризация плюс поиск ближайшей формы в базе» сравним по CD и IoU с современными сетями: метрика поощряет распознавание категории, а не восстановление конкретной геометрии. Там же — про IoU: низкие и средние значения плохо отражают сходство форм, потому что IoU определяется в основном внутренностью объекта, а не поверхностью.

1.7.2. У Chamfer есть пол

Chamfer между двумя независимыми выборками одной и той же поверхности не равен нулю: он примерно равен среднему расстоянию между соседними точками, то есть порядка $\sqrt{S/N}$, где $S$ — площадь поверхности, $N$ — число точек. В собственных единицах модели, где диагональ габаритного параллелепипеда равна $3{,}85$, площадь нашей кружки равна $13{,}6$, и при $N=50\,000$ формула даёт $\approx0{,}016$. Если нормировать диагональ на единицу, как советует чек-лист ниже, площадь делится на квадрат диагонали и становится $\approx0{,}92$, а пол опускается до $\approx0{,}0043$ — именно это значение и нарисовано на рис. 1.21.

Следствие: как только геометрическая ошибка опускается ниже плотности выборки, метрика перестаёт что-либо различать. Сравнивать Chamfer из разных статей, посчитанные при разном числе точек, бессмысленно. Всегда указывайте $N$, порог $\tau$ и нормировку (обычно на диагональ ограничивающего параллелепипеда).

Этот эффект измерен систематически: Брунс и Йенсфельт (2022) показали, что взаимный порядок реконструкций по Chamfer меняется в зависимости от числа сэмплов, что для сходимости CD нужно очень много точек и что «бо́льшая часть ошибки происходит из разреженного сэмплирования, а не из реальных различий геометрии». F-score в тех же экспериментах сходится существенно быстрее.

Чтобы видеть саму геометрическую ошибку, измеряют точность напрямую: среднее точное расстояние от точек реконструкции до эталонной поверхности (точка–треугольник), без выборки на эталоне. У такой метрики пола нет.

Практический чек-лист при публикации чисел: указать конвенцию (L1/L2, среднее/сумма), число точек на каждой стороне, способ сэмплирования (по площади, а не по вершинам), порог $\tau$ и нормировку, а также способ выравнивания и масштабирования — реконструкция из SfM определена лишь с точностью до подобия (§ 1.3.2), и без регистрации сравнивать нечего.

1.7.3. Метрики для рендеринга

Когда представление оценивается по синтезированным изображениям (лекции 9–10), используют PSNR (пиковое отношение сигнал/шум, логарифм обратной MSE), SSIM (структурное сходство) и LPIPS (расстояние в пространстве признаков нейросети, лучше согласующееся с восприятием). Они измеряют внешний вид, а не геометрию: сцена может рендериться безупречно при неверной форме.

1.8. Системы координат: главный источник ошибок

Половина потерянных часов в трёхмерном зрении — не математика, а соглашения. Различаются они по двум независимым признакам: куда смотрят оси и левая тройка или правая.

Две строки про glTF не опечатка: спецификация задаёт ассету «перёд» вдоль $+Z$, а камера в нём смотрит вдоль локальной $-Z$. Unity же левая, и это не частность: переход к ней меняет знак у нечётного числа осей, то есть является отражением, а не вращением. Ровно про такой случай речь в § 2.2.7 главы 2.

Переход между соглашениями OpenCV и OpenGL для камеры — умножение на $\operatorname{diag}(1,-1,-1)$. Эта матрица ортогональна и имеет определитель $+1$, то есть является законным вращением на $180°$ вокруг оси $X$. Поэтому ни одна библиотека не выдаст предупреждения: все проверки пройдут и объём не изменится.

Тут стоит сказать прямо, чего эта матрица не делает. Согласованная смена системы координат физическую сцену не переворачивает: если пересчитать и точки, и оси, кружка останется стоять как стояла, изменится только запись. Перевёрнутой она оказывается тогда, когда преобразование применили к точкам, а оси интерпретировали по-старому, — то есть смену базиса случайно выполнили как активный поворот.

Два практических правила, которые стоит соблюдать с первого семинара:

1. Когда данные пересекают границу между библиотеками (OpenCV → Open3D → nerfstudio → Blender → COLMAP), явно фиксируйте в коде, в какой системе координат они находятся.
2. Называйте преобразования так, чтобы имя содержало направление: $T_{wc}$ переводит из координат камеры в мировые, $T_{cw}$ — наоборот. Матрица «позы камеры» и матрица «вида» — взаимно обратные, и путаница между ними — вторая по частоте ошибка после знака SDF.

1.9. Что значит «увидеть в трёх измерениях»

Глава открылась этим вопросом, и теперь на него есть ответ, собранный из трёх её частей.

Восстановить сцену по изображению однозначно нельзя: прямое отображение теряет размерность, и одному снимку отвечает бесконечное семейство сцен. Это свойство задачи, а не нехватка вычислений, и три конкретные неоднозначности из § 1.3.2 его предъявляют.

Значит, «увидеть» — это выбрать один ответ из этого семейства, а выбрать можно только по информации, которой в изображении нет. Откуда её брать, перечислено в § 1.3.3: ещё наблюдения, физические приоры, выученные приоры. Всякий метод реконструкции — это один из трёх источников или их смесь, и ошибается он ровно там, где выбранный источник неприменим.

И выбранный ответ надо где-то держать. Чем именно — не деталь реализации: от структуры данных зависит, какие операции дёшевы, что можно посчитать градиентом и какую ошибку вы вообще сможете измерить. Об этом § 1.4 и § 1.7.

Так что ответ на вопрос главы состоит из двух решений, и обе половины курса — про них: чем доопределяем и чем представляем.

1.10. Карта курса

Всё, что появилось в этой главе, вернётся в следующих лекциях в развёрнутом виде.

Полезно держать в голове и обратную карту: каждая последующая лекция — это выбор представления из таблицы § 1.4.12 плюс способ доопределить обратную задачу из § 1.3.3.

Задачи для самопроверки

1. Сфотографируйте кружку телефоном. Перечислите, какие величины можно измерить по этому снимку без дополнительной информации, а какие — нет. Что изменится, если известен диаметр кружки?
2. Покажите, что преобразование сцены $\mathbf{X} \mapsto s\mathbf{X}$ вместе с $\mathbf{t} \mapsto s\mathbf{t}$ для всех камер не меняет ни одного изображения. Сколько параметров у семейства неразличимых решений монокулярной реконструкции?
3. Для тора, заданного сеткой из 400 вершин, найдите число рёбер и граней, если сетка треугольная и замкнутая.
4. Приведите пример задачи, для которой облако точек предпочтительнее сетки, и задачи, для которой наоборот. Обоснуйте через операции из таблицы § 1.4.12.
5. Почему occupancy-сетка $128^3$ при $1\%$ занятых ячеек всё равно занимает столько же памяти, сколько при $50\%$? Какая структура решает эту проблему и какой ценой?
6. Дана функция $f(\mathbf{p}) = \|\mathbf{p}\| - 1$. Проверьте, что это знаковое расстояние до единичной сферы, что $\|\nabla f\| = 1$, и найдите нормаль в точке $(0, 0, 1)$. Что изменится для функции $g = f^3$: где та же поверхность, но $g$ — не SDF?
7. Объясните, почему marching cubes на бинарной occupancy даёт ступенчатую поверхность, а на SDF — гладкую, при одинаковом шаге решётки.
8. Две реконструкции одного объекта сравнивают по Chamfer distance; первая посчитана по 10 000 точек, вторая по 100 000. У второй число меньше. Можно ли утверждать, что она точнее?
9. Матрица $\operatorname{diag}(-1, 1, 1)$ тоже ортогональна. Чем она принципиально отличается от $\operatorname{diag}(1,-1,-1)$ и заметит ли эту ошибку библиотека, проверяющая $\det R = 1$?
10. Метод восстанавливает форму, деформируя сферу. Какие из следующих объектов он в принципе способен восстановить: яблоко, бублик, чашка без ручки, чашка с ручкой, крендель?

Литература

Учебники

• R. Szeliski. Computer Vision: Algorithms and Applications, 2nd ed., 2022 — гл. 1, 13, 14.
• R. Hartley, A. Zisserman. Multiple View Geometry in Computer Vision, 2nd ed., 2004 — введение.
• Y. Ma, S. Soatto, J. Košecká, S. Sastry. An Invitation to 3-D Vision, 2004 — гл. 1.
• M. Botsch, L. Kobbelt, M. Pauly, P. Alliez, B. Lévy. Polygon Mesh Processing, 2010 — гл. 1.
• D. Marr. Vision, 1982 — о 2.5D-эскизе.

Обзоры

• A. Tewari et al. Advances in Neural Rendering. Computer Graphics Forum (STAR), 2022.
• Y. Xie et al. Neural Fields in Visual Computing and Beyond. Computer Graphics Forum, 2022.
• H. Kato et al. Differentiable Rendering: A Survey. arXiv:2006.12057, 2020.

Первоисточники, упомянутые в главе

• L. G. Roberts. Machine Perception of Three-Dimensional Solids. PhD thesis, MIT, 1963.
• J. T. Kajiya. The Rendering Equation. SIGGRAPH, 1986.
• D. Marr, H. K. Nishihara. Representation and Recognition of the Spatial Organization of Three-Dimensional Shapes. Proc. R. Soc. Lond. B, 1978.
• P. Belhumeur, D. Kriegman, A. Yuille. The Bas-Relief Ambiguity. IJCV, 1999.
• W. Lorensen, H. Cline. Marching Cubes. SIGGRAPH, 1987.
• T. S. Newman, H. Yi. A Survey of the Marching Cubes Algorithm. Computers & Graphics, 2006.
• B. Curless, M. Levoy. A Volumetric Method for Building Complex Models from Range Images. SIGGRAPH, 1996.
• R. Newcombe et al. KinectFusion. ISMAR, 2011.
• J. Shade et al. Layered Depth Images. SIGGRAPH, 1998.
• T. Zhou et al. Stereo Magnification (Multi-Plane Images). SIGGRAPH, 2018.
• F. Bernardini et al. The Ball-Pivoting Algorithm for Surface Reconstruction. IEEE TVCG, 1999.
• M. Kazhdan, M. Bolitho, H. Hoppe. Poisson Surface Reconstruction. SGP, 2006.
• A. Jacobson et al. Robust Inside-Outside Segmentation using Generalized Winding Numbers. SIGGRAPH, 2013.
• C. Qi et al. PointNet. CVPR, 2017.
• T. Groueix et al. AtlasNet. CVPR, 2018. · N. Wang et al. Pixel2Mesh. ECCV, 2018.
• J. Park et al. DeepSDF. CVPR, 2019. · L. Mescheder et al. Occupancy Networks. CVPR, 2019.
• A. Gropp et al. Implicit Geometric Regularization for Learning Shapes (IGR). ICML, 2020.
• B. Mildenhall et al. NeRF. ECCV, 2020.
• P. Wang et al. NeuS: Learning Neural Implicit Surfaces by Volume Rendering. NeurIPS, 2021.
• T. Shen et al. DMTet. NeurIPS, 2021. · T. Shen et al. FlexiCubes. SIGGRAPH, 2023.
• T. Müller et al. Instant Neural Graphics Primitives. SIGGRAPH, 2022.
• B. Kerbl et al. 3D Gaussian Splatting. SIGGRAPH, 2023.
• S. Wang et al. DUSt3R. CVPR, 2024. · J. Wang et al. VGGT. CVPR, 2025.
• J. Wu et al. MarrNet: 3D Shape Reconstruction via 2.5D Sketches. NeurIPS, 2017.
• A. Knapitsch et al. Tanks and Temples. SIGGRAPH, 2017 — F-score для реконструкции сцен.
• M. Tatarchenko et al. What Do Single-view 3D Reconstruction Networks Learn? CVPR, 2019.
• L. Bruns, P. Jensfelt. On the Evaluation of RGB-D-based Categorical Pose and Shape Estimation. arXiv:2202.10346, 2022 — о зависимости Chamfer от числа сэмплов.
